BSPP 나사산 60도 콘 피팅의 종류 : O 링, 수 또는 스위블 암 커넥터 유무.
BSPP 피팅 카탈로그의 표준은 ISO 8434-6 및 BS 5200을 기반으로합니다.
60도 콘 연결의 나사산은 ISO 228-1을 준수하는 BSPP입니다.
유압 유체 동력 및 일반적인 사용을위한 금속 튜브 연결.
Jiayuan은 또한 스테인레스 스틸 BSP 피팅, 황동 BSP 파이프 피팅, BSP 호스 피팅 등을 제공 할 수 있습니다.

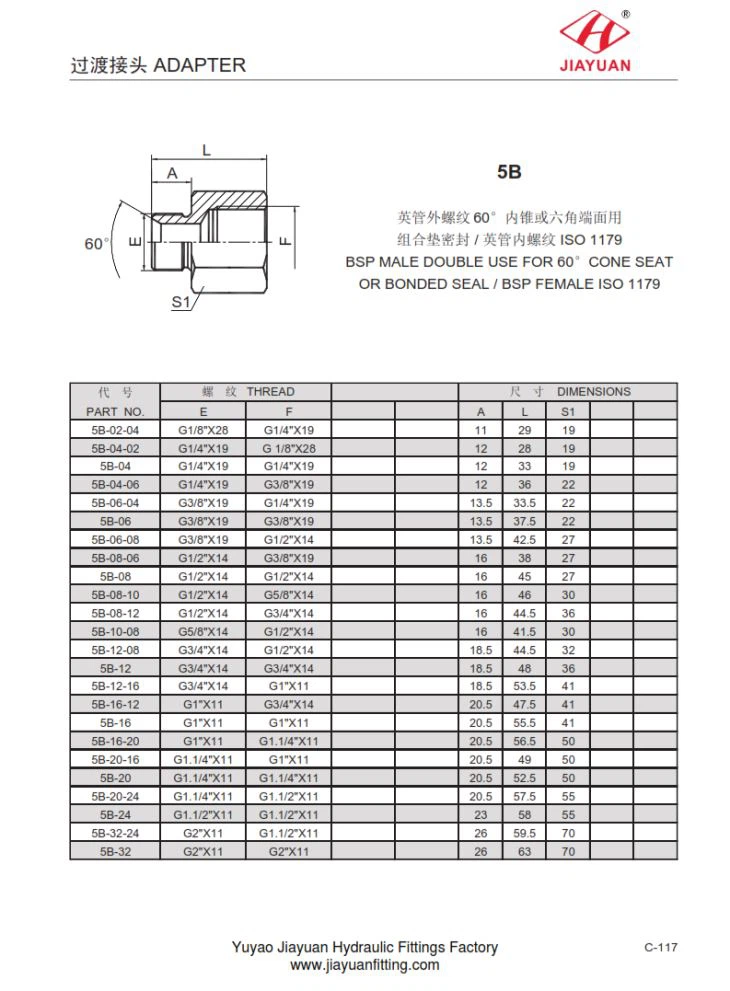

60 ° CONE SEAT 또는 본드 씰 / BSP FEMALE ISO 1179 용 5B BSP 남성 이중 사용 피팅 커넥터 치수는 다음과 같습니다.
부품 아니. | 실 | 치수 | |||
이자형 | 에프 | 에이 | 엘 | S1 | |
5B-02-04 | G1 / 8 "X28 | G1 / 4 "X19 | 11 | 29 | 19 |
5B-04-02 | G1 / 4 "X19 | G 1/8 "X28 | 12 | 28 | 19 |
5B-04 | G1 / 4 "X19 | G1 / 4 "X19 | 12 | 33 | 19 |
5B-04-06 | G1 / 4 "X19 | G3 / 8 "X19 | 12 | 36 | 22 |
5B-06-04 | G3 / 8 "X19 | G1 / 4 "X19 | 13.5 | 33.5 | 22 |
5B-06 | G3 / 8 "X19 | G3 / 8 "X19 | 13.5 | 37.5 | 22 |
5B-06-08 | G3 / 8 "X19 | G1 / 2 "X14 | 13.5 | 42.5 | 27 |
5B-08-06 | G1 / 2 "X14 | G3 / 8 "X19 | 16 | 38 | 27 |
5B-08 | G1 / 2 "X14 | G1 / 2 "X14 | 16 | 45 | 27 |
5B-08-10 | G1 / 2 "X14 | G5 / 8 "X14 | 16 | 46 | 30 |
5B-08-12 | G1 / 2 "X14 | G3 / 4 "X14 | 16 | 44.5 | 36 |
5B-10-08 | G5 / 8 "X14 | G1 / 2 "X14 | 16 | 41.5 | 30 |
5B-12-08 | G3 / 4 "X14 | G1 / 2 "X14 | 18.5 | 44.5 | 32 |
5B-12 | G3 / 4 "X14 | G3 / 4 "X14 | 18.5 | 48 | 36 |
5B-12-16 | G3 / 4 "X14 | G1 "X11 | 18.5 | 53.5 | 41 |
5B-16-12 | G1 "X11 | G3 / 4 "X14 | 20.5 | 47.5 | 41 |
5B-16 | G1 "X11 | G1 "X11 | 20.5 | 55.5 | 41 |
5B-16-20 | G1 "X11 | G1.1 / 4 "X11 | 20.5 | 56.5 | 50 |
5B-20-16 | G1.1 / 4 "X11 | G1 "X11 | 20.5 | 49 | 50 |
5B-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 20.5 | 52.5 | 50 |
5B-20-24 | G1.1 / 4 "X11 | G1.1 / 2 "X11 | 20.5 | 57.5 | 55 |
5B-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 23 | 58 | 55 |
5B-32-24 | G2 "X11 | G1.1 / 2 "X11 | 26 | 59.5 | 70 |
5B-32 | G2 "X11 | G2 "X11 | 26 | 63 | 70 |
