BSPP 나사산 60도 콘 피팅의 종류 : O 링, 수 또는 스위블 암 커넥터 유무.
BSPP 피팅 카탈로그의 표준은 ISO 8434-6 및 BS 5200을 기반으로합니다.
60도 콘 연결의 나사산은 ISO 228-1을 준수하는 BSPP입니다.
유압 유체 동력 및 일반적인 사용을위한 금속 튜브 연결.
Jiayuan은 또한 스테인레스 스틸 BSP 피팅, 황동 BSP 파이프 피팅, BSP 호스 피팅 등을 제공 할 수 있습니다.

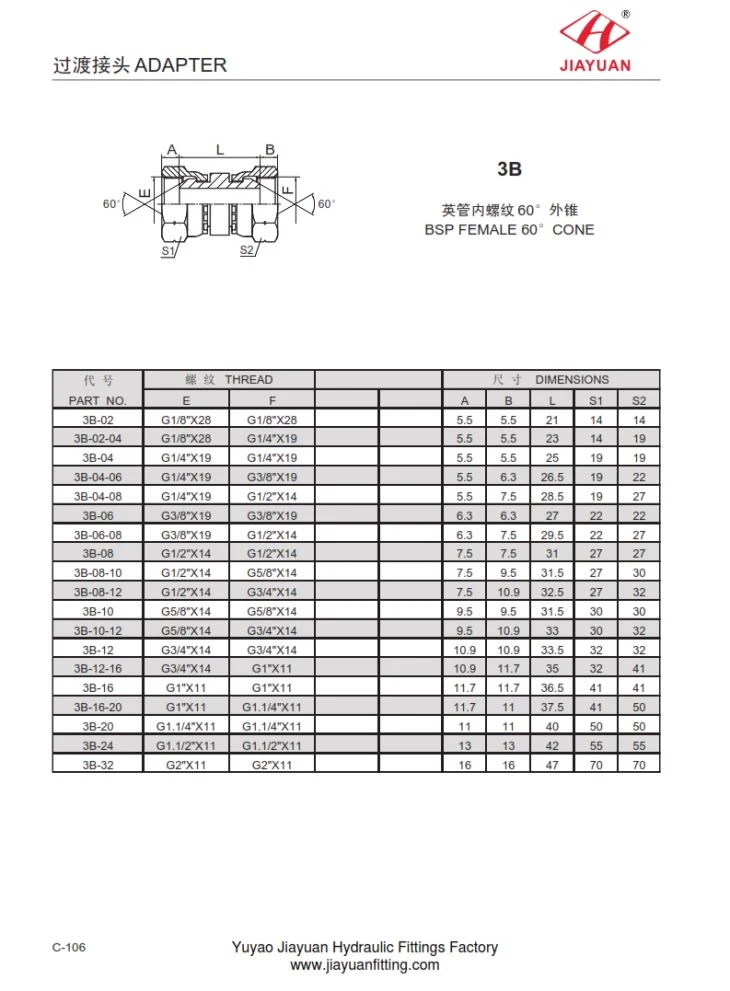

3B BSP 여성 60 ° CONE 피팅 커넥터 치수는 다음과 같습니다.
PA RT 아니오 . | T HR EA D | DIM E N S I O NS | |||||
이자형 | 에프 | 에이 | 비 | 엘 | S 1 | S 2 | |
3 B - 02 | G 1/8 " X 28 | G 1/8 " X 28 | 5.5 | 5.5 | 21 | 14 | 14 |
3 B - 02-04 | G 1/8 " X 28 | G 1/4 " X 19 | 5.5 | 5.5 | 23 | 14 | 19 |
3 B - 04 | G 1/4 " X 19 | G 1/4 " X 19 | 5.5 | 5.5 | 25 | 19 | 19 |
3 B - 04-06 | G 1/4 " X 19 | G 3/8 " X 19 | 5.5 | 6.3 | 26.5 | 19 | 22 |
3 B - 04-08 | G 1/4 " X 19 | G 1/2 " X 14 | 5.5 | 7.5 | 28.5 | 19 | 27 |
3 B - 06 | G 3/8 " X 19 | G 3/8 " X 19 | 6.3 | 6.3 | 27 | 22 | 22 |
3 B - 06-08 | G 3/8 " X 19 | G 1/2 " X 14 | 6.3 | 7.5 | 29.5 | 22 | 27 |
3 B - 08 | G 1/2 " X 14 | G 1/2 " X 14 | 7.5 | 7.5 | 31 | 27 | 27 |
3 B - 08-10 | G 1/2 " X 14 | G 5/8 " X 14 | 7.5 | 9.5 | 31.5 | 27 | 30 |
3 B - 08-12 | G 1/2 " X 14 | G 3/4 " X 14 | 7.5 | 10.9 | 32.5 | 27 | 32 |
3 B - 10 | G 5/8 " X 14 | G 5/8 " X 14 | 9.5 | 9.5 | 31.5 | 30 | 30 |
3 B - 10-12 | G 5/8 " X 14 | G 3/4 " X 14 | 9.5 | 10.9 | 33 | 30 | 32 |
3 B - 12 | G 3/4 " X 14 | G 3/4 " X 14 | 10.9 | 10.9 | 33.5 | 32 | 32 |
3 B - 12-16 | G 3/4 " X 14 | G 1 " X 11 | 10.9 | 11.7 | 35 | 32 | 41 |
3 B - 16 | G 1 " X 11 | G 1 " X 11 | 11.7 | 11.7 | 36.5 | 41 | 41 |
3 B - 16-20 | G 1 " X 11 | G 1.1 / 4 " X 11 | 11.7 | 11 | 37.5 | 41 | 50 |
3 B - 20 | G 1.1 / 4 " X 11 | G 1.1 / 4 " X 11 | 11 | 11 | 40 | 50 | 50 |
3 B - 24 | G 1.1 / 2 " X 11 | G 1.1 / 2 " X 11 | 13 | 13 | 42 | 55 | 55 |
3 B - 32 | G 2 " X 11 | G 2 " X 11 | 16 | 16 | 47 | 70 | 70 |
