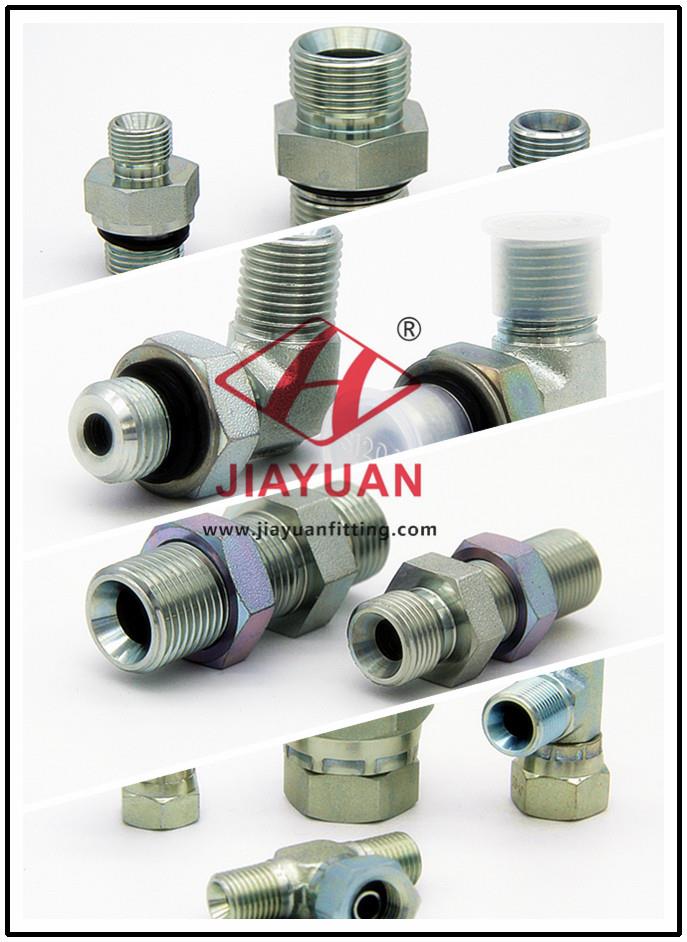

BSP 피팅 카탈로그는 영국, 아일랜드, 캐나다, 미국 등에서 popluare입니다.
모든 BSP 60 콘 피팅은 ISO 5434-6 표준과 동일한 BS5200으로 설명됩니다.
BSPP 스레드 크기 차트의 크기는 G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 등
BSP는 55도 나사 형태의 영국 표준 파이프입니다.
BSPP 스레드는 ISO 228 및 AS 1722.2 표준을 따릅니다.
시트 튜브 커넥터에 BSPP 60 ° cone, 본드 씰이있는 BSPP 포트, ED 씰이있는 BSPP 포트, BSPP 또는 링 + 고정 링 G 타입, BSPP O- 링 조절 가능 sael H 타입, BSPP 커팅 페이스와 같은 많은 씰링 유형에 대한 BSPP 스레드 가이드 씰 타입 B.
BSPT male, ORFS male, Metric ISO 6149-3 stud, JIC male 74 cone, Komatsu metric 60 cone, NPT male, SAE ORB ISO 11926-3 피팅, 맞대기 용접 튜브, JIC 암과 같은 여러 끝에 BSPP 파이프 피팅 어댑터 37 콘, ORFS 암 등
2BJ4 45 ° BSP MALE 60 ° SEAT / JIC FEMALE 74 ° SEAT 피팅 치수 표는 다음과 같습니다.
파 T 아니요 . | 세번째 D | 치수 S | |||||
이자형 | 에프 | 에이 | 비 | S 1 | S 2 | ||
2BJ4-0 4 | G1 / 4 "X1 9 | 7/16 "X2 0 | 20. 3 | 9 | 1 4 | 1 5 | |
2BJ4-0 6 | G3 / 8 "X1 9 | 9/16 "X1 8 | 2 2 | 10. 5 | 1 6 | 1 9 | |
2BJ4-0 8 | G1 / 2 "X1 4 | 3/4 "X1 6 | 2 7 | 1 1 | 2 2 | 2 4 | |
2BJ4-1 0 | G5 / 8 "X1 4 | 7/8 "X1 4 | 28. 5 | 1 3 | 2 2 | 2 7 | |
2BJ4-1 2 | G3 / 4 "X1 4 | 1.1 / 16 "X1 2 | 3 1 | 1 5 | 2 7 | 3 2 | |
2BJ4-1 6 | G1 "X1 1 | 1.5 / 16 "X1 2 | 3 5 | 1 6 | 3 3 | 4 1 | |
