제품 카테고리 : JIS 표준 다양한 어댑터에 대한 유압 피팅
JIS 스레드 크기 차트는 다음과 같이 생성됩니다. BSPP 스레드 : ISO 228-1 G, JIS B0202; BSPT 스레드 : ISO 7/1, JIS B0203.
JIS 피팅은 호스 끝단에 30 ° 플레어 및 60 ° 콘 연결로 설계되었으며 호스 어댑터로도 사용됩니다.
파이프 나사 유형 : JIS B2351 포트, Npt, SAE ORB 어댑터 등

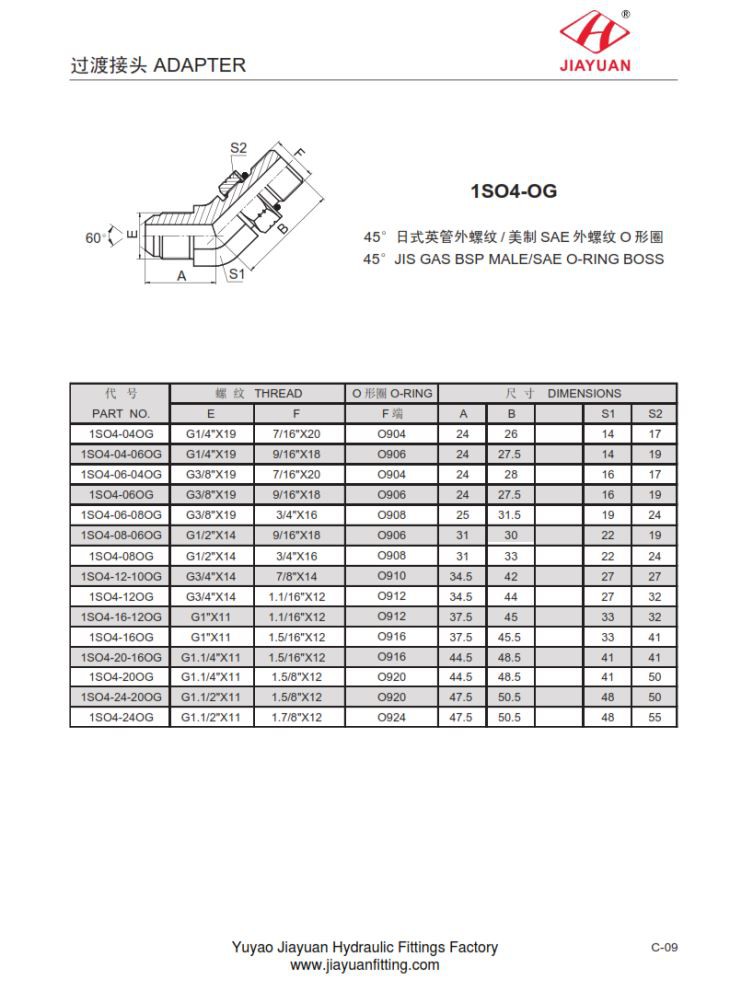

1SO4-OG 45 JIS GAS BSP MALE SAE O-RING BOSS 사양은 다음과 같습니다.
부품 아니. | 실 | O-RI NG | 치수 | ||||||
이자형 | 에프 | 에프 | 에이 | 비 | S1 | S2 | |||
1SO4-04OG | G1 / 4 "X19 | 7/16 "X20 | O904 | 24 | 26 | 14 | 17 | ||
1SO4-04-06OG | G1 / 4 "X19 | 9/16 "X18 | O906 | 24 | 27.5 | 14 | 19 | ||
1SO4-06-04OG | G3 / 8 "X19 | 7/16 "X20 | O904 | 24 | 28 | 16 | 17 | ||
1SO4-06OG | G3 / 8 "X19 | 9/16 "X18 | O906 | 24 | 27.5 | 16 | 19 | ||
1SO4-06-08OG | G3 / 8 "X19 | 3/4 "X16 | O908 | 25 | 31.5 | 19 | 24 | ||
1SO4-08-06OG | G1 / 2 "X14 | 9/16 "X18 | O906 | 31 | 30 | 22 | 19 | ||
1SO4-08OG | G1 / 2 "X14 | 3/4 "X16 | O908 | 31 | 33 | 22 | 24 | ||
1SO4-12-10OG | G3 / 4 "X14 | 7/8 "X14 | O910 | 34.5 | 42 | 27 | 27 | ||
1SO4-12OG | G3 / 4 "X14 | 1.1 / 16 "X12 | O912 | 34.5 | 44 | 27 | 32 | ||
1SO4-16-12OG | G1 "X11 | 1.1 / 16 "X12 | O912 | 37.5 | 45 | 33 | 32 | ||
1SO4-16OG | G1 "X11 | 1.5 / 16 "X12 | O916 | 37.5 | 45.5 | 33 | 41 | ||
1SO4-20-16OG | G1.1 / 4 "X11 | 1.5 / 16 "X12 | O916 | 44.5 | 48.5 | 41 | 41 | ||
1SO4-20OG | G1.1 / 4 "X11 | 1.5 / 8 "X12 | O920 | 44.5 | 48.5 | 41 | 50 | ||
1SO4-24-20OG | G1.1 / 2 "X11 | 1.5 / 8 "X12 | O920 | 47.5 | 50.5 | 48 | 50 | ||
1SO4-24OG | G1.1 / 2 "X11 | 1.7 / 8 "X12 | O924 | 47.5 | 50.5 | 48 | 55 | ||
