제품 카테고리 : JIS 표준 다양한 어댑터에 대한 유압 피팅
JIS 스레드 크기 차트는 다음과 같이 생성됩니다. BSPP 스레드 : ISO 228-1 G, JIS B0202; BSPT 스레드 : ISO 7/1, JIS B0203.
JIS 피팅은 호스 끝단에 30 ° 플레어 및 60 ° 콘 연결로 설계되었으며 호스 어댑터로도 사용됩니다.
파이프 나사 유형 : JIS B2351 포트, Npt, SAE ORB 어댑터 등

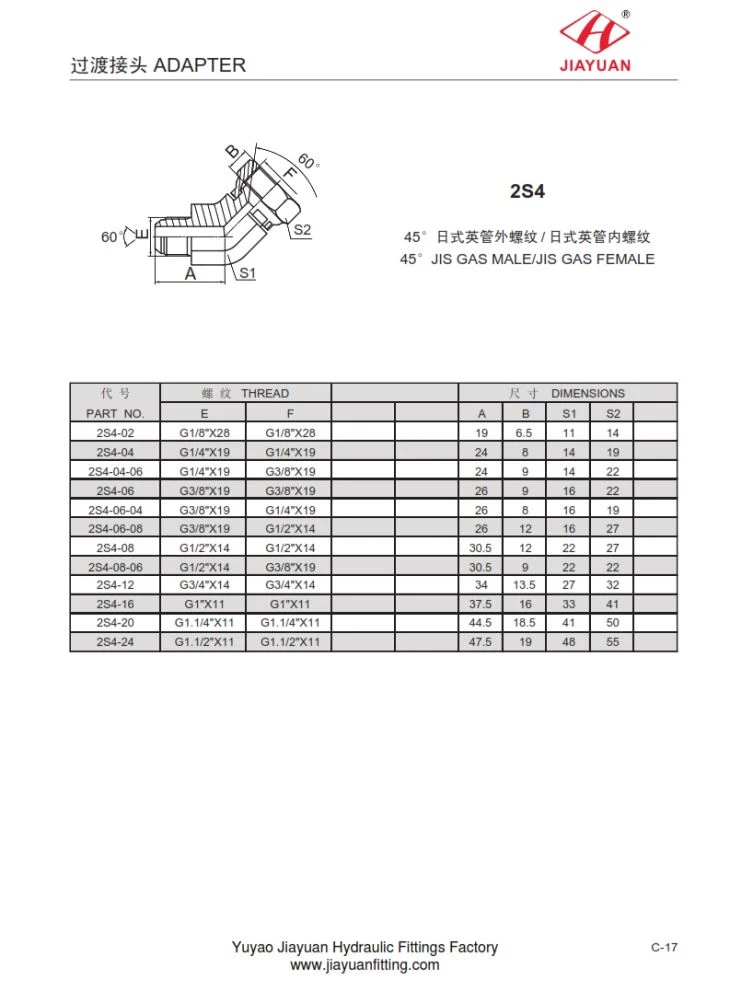

2S4 45 JIS GAS MALE JIS GAS FEMALE 사양은 다음과 같습니다.
부품 아니. | 실 | 치수 | ||||||
이자형 | 에프 | 에이 | 비 | S1 | S2 | |||
2S4-02 | G1 / 8 "X28 | G1 / 8 "X28 | 19 | 6.5 | 11 | 14 | ||
2S4-04 | G1 / 4 "X19 | G1 / 4 "X19 | 24 | 8 | 14 | 19 | ||
2S4-04-06 | G1 / 4 "X19 | G3 / 8 "X19 | 24 | 9 | 14 | 22 | ||
2S4-06 | G3 / 8 "X19 | G3 / 8 "X19 | 26 | 9 | 16 | 22 | ||
2S4-06-04 | G3 / 8 "X19 | G1 / 4 "X19 | 26 | 8 | 16 | 19 | ||
2S4-06-08 | G3 / 8 "X19 | G1 / 2 "X14 | 26 | 12 | 16 | 27 | ||
2S4-08 | G1 / 2 "X14 | G1 / 2 "X14 | 30.5 | 12 | 22 | 27 | ||
2S4-08-06 | G1 / 2 "X14 | G3 / 8 "X19 | 30.5 | 9 | 22 | 22 | ||
2S4-12 | G3 / 4 "X14 | G3 / 4 "X14 | 34 | 13.5 | 27 | 32 | ||
2S4-16 | G1 "X11 | G1 "X11 | 37.5 | 16 | 33 | 41 | ||
2S4-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 44.5 | 18.5 | 41 | 50 | ||
2S4-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 47.5 | 19 | 48 | 55 | ||
