NPT 파이프 피팅 치수 및 카탈로그는 다른 공급 업체와 동일합니다.
재질 스테인리스 스틸, 황동 및 플라스틱과 같은 파이프 피팅 유형.
계측 파이프 피팅 및 산업용 파이프 피팅의 영국 및 미국 BSPP 스레드 파이프 피팅 응용 프로그램.
소켓 용접 용 NPT 파이프 피팅 어댑터, NPT 수, SAE ORB, BSPT 수, ORFS 수, DIN 2353 튜브 커넥터, 메트릭 O- 링 등
직선, 팔꿈치, 티, 십자가, 감속기와 같은 BSPP 관 접합기의 모양.

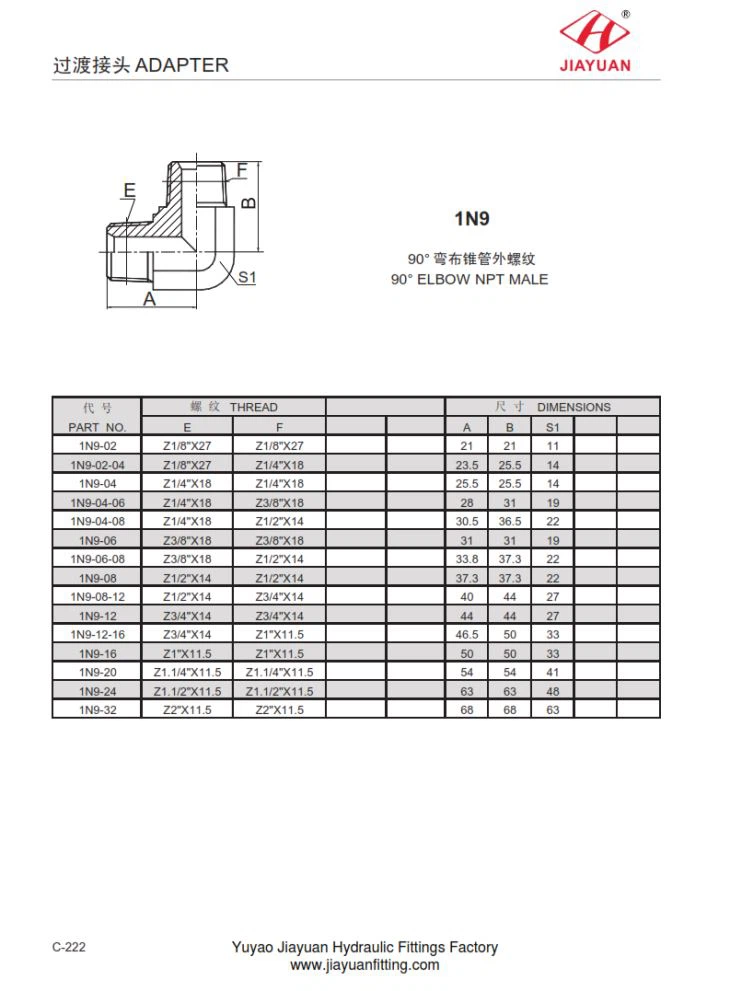

1N9 90 ° ELBOW NPT MALE 파이프 커넥터 크기 차트는 다음과 같습니다.
PA RT 아니오 . | T HR EA D | DIM E N S I O NS | |||
이자형 | 에프 | 에이 | 비 | S 1 | |
1N9-02 | Z 1/8 " X 27 | Z 1/8 " X 27 | 21 | 21 | 11 |
1N9-02-04 | Z 1/8 " X 27 | Z 1/4 " X 18 | 23.5 | 25.5 | 14 |
1N9-04 | Z 1/4 " X 18 | Z 1/4 " X 18 | 25.5 | 25.5 | 14 |
1N9-04-06 | Z 1/4 " X 18 | Z 3/8 " X 18 | 28 | 31 | 19 |
1N9-04-08 | Z 1/4 " X 18 | Z 1/2 " X 14 | 30.5 | 36.5 | 22 |
1N9-06 | Z 3/8 " X 18 | Z 3/8 " X 18 | 31 | 31 | 19 |
1N9-06-08 | Z 3/8 " X 18 | Z 1/2 " X 14 | 33.8 | 37.3 | 22 |
1N9-08 | Z 1/2 " X 14 | Z 1/2 " X 14 | 37.3 | 37.3 | 22 |
1N9-08-12 | Z 1/2 " X 14 | Z 3/4 " X 14 | 40 | 44 | 27 |
1N9-12 | Z 3/4 " X 14 | Z 3/4 " X 14 | 44 | 44 | 27 |
1N9-12-16 | Z 3/4 " X 14 | Z 1 " X 11.5 | 46.5 | 50 | 33 |
1N9-16 | Z 1 " X 11.5 | Z 1 " X 11.5 | 50 | 50 | 33 |
1N9-20 | Z 1.1 / 4 " X 11.5 | Z 1.1 / 4 " X 11.5 | 54 | 54 | 41 |
1N9-24 | Z 1.1 / 2 " X 11.5 | Z 1.1 / 2 " X 11.5 | 63 | 63 | 48 |
1N9-32 | Z 2 " X 11.5 | Z 2 " X 11.5 | 68 | 68 | 63 |
