NPT 파이프 피팅 치수 및 카탈로그는 다른 공급 업체와 동일합니다.
재질 스테인리스 스틸, 황동 및 플라스틱과 같은 파이프 피팅 유형.
계측 파이프 피팅 및 산업용 파이프 피팅의 영국 및 미국 NPT 스레드 파이프 피팅 응용 프로그램.
소켓 용접 용 NPT 파이프 피팅 어댑터, NPT 암, SAE ORB, BSPT 수, ORFS 수, DIN 2353 튜브 커넥터, 메트릭 O- 링 등
직선, 팔꿈치, 티, 크로스, 감속기와 같은 NPT 파이프 어댑터의 모양.
또한 최대 2 인치 bsp 피팅을 공급할 수 있습니다.

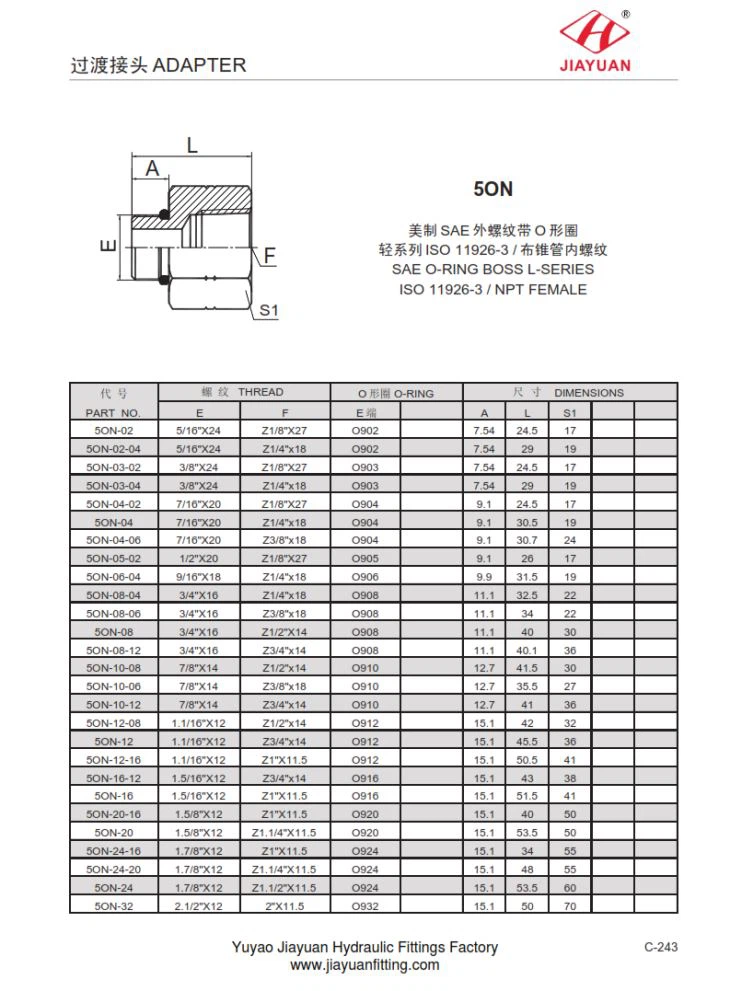

5ON SAE O-RING BOSS L-SERIES ISO 11926-3 / NPT FEMALE 파이프 커넥터 크기 차트는 다음과 같습니다.
PA RT 아니오 . | T HR EA D | 오링 | DIM E N S I O NS | |||
이자형 | 에프 | 이자형 | 에이 | 엘 | S 1 | |
5 O N - 02 | 5/16 " X 24 | Z 1/8 " X 27 | O 902 | 7.54 | 24.5 | 17 |
5 O N - 02-04 | 5/16 " X 24 | Z 1/4 " x 18 | O 902 | 7.54 | 29 | 19 |
5 O N - 03-02 | 3/8 " X 24 | Z 1/8 " X 27 | O 903 | 7.54 | 24.5 | 17 |
5 O N - 03-04 | 3/8 " X 24 | Z 1/4 " x 18 | O 903 | 7.54 | 29 | 19 |
5 O N - 04-02 | 7/16 " X 20 | Z 1/8 " X 27 | O 904 | 9.1 | 24.5 | 17 |
5 O N - 04 | 7/16 " X 20 | Z 1/4 " x 18 | O 904 | 9.1 | 30.5 | 19 |
5 O N - 04-06 | 7/16 " X 20 | Z 3/8 " x 18 | O 904 | 9.1 | 30.7 | 24 |
5 O N - 05-02 | 1/2 " X 20 | Z 1/8 " X 27 | O 905 | 9.1 | 26 | 17 |
5 O N - 06-04 | 9/16 " X 18 | Z 1/4 " x 18 | O 906 | 9.9 | 31.5 | 19 |
5 O N - 08-04 | 3/4 " X 16 | Z 1/4 " x 18 | O 908 | 11.1 | 32.5 | 22 |
5 O N - 08-06 | 3/4 " X 16 | Z 3/8 " x 18 | O 908 | 11.1 | 34 | 22 |
5 O N - 08 | 3/4 " X 16 | Z 1/2 " X 14 | O 908 | 11.1 | 40 | 30 |
5 O N - 08-12 | 3/4 " X 16 | Z 3/4 " x 14 | O 908 | 11.1 | 40.1 | 36 |
5 O N - 10-08 | 7/8 " X 14 | Z 1/2 " x 14 | O 910 | 12.7 | 41.5 | 30 |
5 O N - 10-06 | 7/8 " X 14 | Z 3/8 " x 18 | O 910 | 12.7 | 35.5 | 27 |
5 O N - 10-12 | 7/8 " X 14 | Z 3/4 " x 14 | O 910 | 12.7 | 41 | 36 |
5 O N - 12-08 | 1.1 / 16 " X 12 | Z 1/2 " x 14 | O 912 | 15.1 | 42 | 32 |
5 O N - 12 | 1.1 / 16 " X 12 | Z 3/4 " x 14 | O 912 | 15.1 | 45.5 | 36 |
5 O N - 12-16 | 1.1 / 16 " X 12 | Z 1 " X 11.5 | O 912 | 15.1 | 50.5 | 41 |
5 O N - 16-12 | 1.5 / 16 " X 12 | Z 3/4 " x 14 | O 916 | 15.1 | 43 | 38 |
5 O N - 16 | 1.5 / 16 " X 12 | Z 1 " X 11.5 | O 916 | 15.1 | 51.5 | 41 |
5 O N - 20-16 | 1.5 / 8 " X 12 | Z 1 " X 11.5 | O 920 | 15.1 | 40 | 50 |
5 O N - 20 | 1.5 / 8 " X 12 | Z 1.1 / 4 " X 11.5 | O 920 | 15.1 | 53.5 | 50 |
5 O N - 24-16 | 1.7 / 8 " X 12 | Z 1 " X 11.5 | O 924 | 15.1 | 34 | 55 |
5 O N - 24-20 | 1.7 / 8 " X 12 | Z 1.1 / 4 " X 11.5 | O 924 | 15.1 | 48 | 55 |
5 O N - 24 | 1.7 / 8 " X 12 | Z 1.1 / 2 " X 11.5 | O 924 | 15.1 | 53.5 | 60 |
5 O N - 32 | 2.1 / 2 " X 12 | 2 " X 11.5 | O 932 | 15.1 | 50 | 70 |
