정의 : JIC (Joint Industry Council)에서 SAE J514 및 MIL-DTL-18866 표준에 정의 된 37도 플레어 시트 씰링으로 플레어 피팅을 가공 한 유형으로 ISO 8434-2 버전 2005 치수와 동일합니다 너트, 슬리브 및 피팅 몸체에 의한 금속 실 타입입니다. 유니온 유형 요구 튜브 끝단 연결은 튜브와 튜브가 동일한 JIC 표준 37도 플레어 피팅입니다.
1. JIC 37 플레어 튜브 피팅 연결 방법, 수컷 스레드 37도 플레어 형 커넥터는 두 종류의 암나사 (너트 + 슬리브 + 튜브 및 암 스위블 어댑터 또는 호스 조립품)와 차트로 표시됩니다.
2. JIC 37 deg Flared 튜브 피팅의 장점은 다음과 같습니다.
● 메탈 Seal 방식은 탁월한 신뢰성을 발휘하여 유압식 공압 윤활 시스템, 농업 장비, 프로세스 엔지니어링의 대표적인 응용 분야에서 새는 것을 방지합니다.
● 조립 준비가 용이하며, 튜브 준비에서 양호, 설치 공간 요구 사항이 우수하며, 핸드 플레어 링에 의한 현장 수리. 강철, 스테인리스 스틸, 구리 및 알루미늄으로 된 튜브 호환성, 사용 가능한 크기 튜브 외경은 6 ~ 50mm 및 1 / 4 "~ 2"입니다.
● 인치 튜브 (metric tube, 요청시) 용으로 가장 널리 사용되는 부속품으로 전세계에서 인정 받고 있습니다. 재질은 단조 탄소강, 단조 스테인레스 스틸, 단조 황동 등입니다.
4. 37도 플레어 튜브 끝 크기 (SAE J514 / ISO 8434-2)의 치수 및 기술 자료 :
37 ° 플레어 형 연결부의 작동 압력
1. JIC 튜브 피팅 유니온 스트레이트 1J
2. JIC 튜브 피팅 유니온 45 ° 엘보우 1J4
3. JIC 관 이음쇠 조합 팔꿈치 1J9
4. JIC 튜브 피팅 37도, O 링 유니온 엘보 1J9-OR
5. JIC 튜브 피팅 37 ° O- 링 유니온 스트레이트 1J-OR
6. JIC 튜브 피팅 벌크 헤드 스트레이트 유니온 6J -LN
7. JIC 튜브 피팅 벌크 헤드 45도 엘보 6J4 -LN
8. JIC 튜브 피팅 벌크 헤드 엘보 유니온 6J9-LN
9. JIC 관 이음쇠 TEE 조합 AJ
10. JIC 튜브 피팅 브랜치 TEE 벌크 헤드 유니온 AJ6JJ
11. JIC 튜브 피팅 실행 TEE 벌크 헤드 UnionAJJ6J

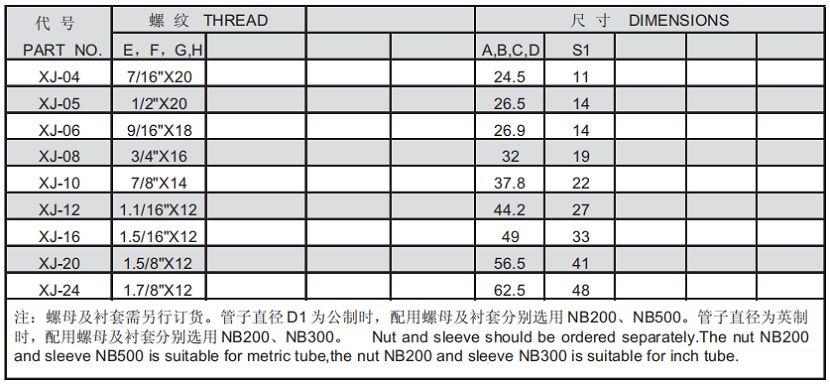

12. JIC 튜브 피팅 크로스 유니온 XJ
