제품 유형 : 메트릭 바이트 타입 튜브 피팅 - 튜브 - NPT 파이프 커넥터
산업 표준 : DIN 2353
E-F 스타일 연결 : 24 ° 원뿔형 끝에서 벌크 헤드, 스터드, 감속기
모양 : 팔꿈치, 90도 팔꿈치 등.
일 압력 : 16-63 Mpa
이음쇠 물자 : 고급 장교; 탄소강; 스테인리스 강
응용 : 농업 장비, 자동차 공정, 화학 물질 이송, 건설 장비, 연료 이송, 유압, 제조 장비, 선박, 자재 취급, 모바일 장비, 유전, 포장, 운송

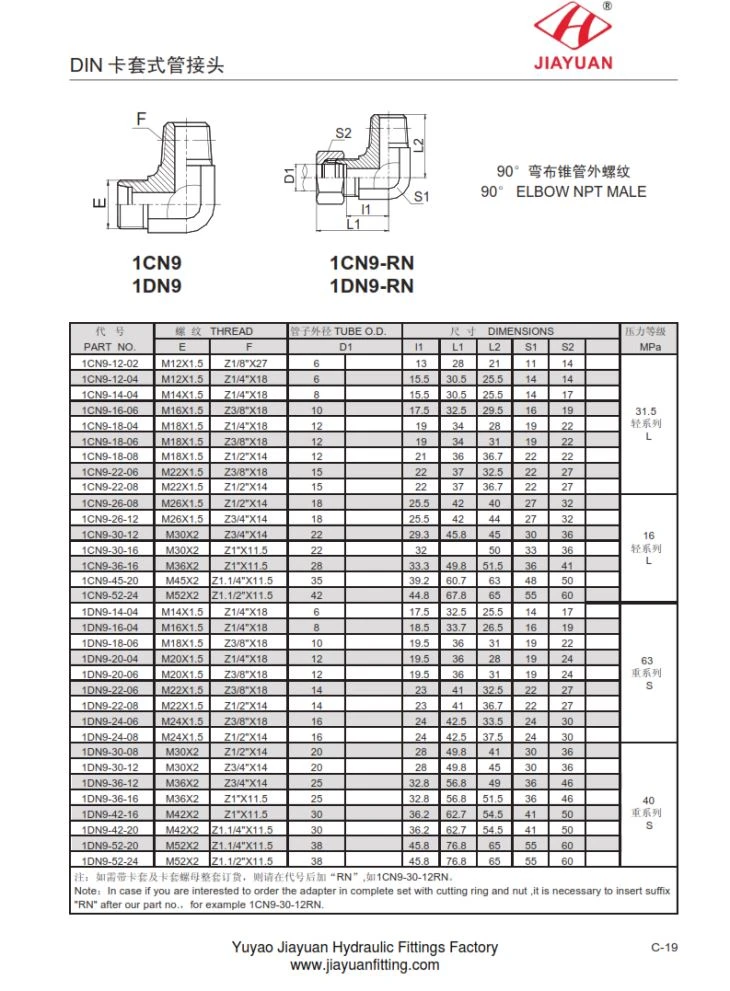

1CN9 1DN9-RN 팔꿈치 NPT 수 튜브 피팅 DIN2353 치수 크기 표는 다음과 같습니다.
PART NO. 나사산 튜브 OD
E F D1
1CN9-12-02 M12X1.5 Z1 / 8 "X27 6
1CN9-12-04 M12X1.5 Z1 / 4 "X18 6
1CN9-14-04 M14X1.5 Z1 / 4 "X18 8
1CN9-16-06 M16X1.5 Z3 / 8 "X18 10
1CN9-18-04 M18X1.5 Z1 / 4 "X18 12
1CN9-18-06 M18X1.5 Z3 / 8 "X18 12
1CN9-18-08 M18X1.5 Z1 / 2 "X14 12
1CN9-22-06 M22X1.5 Z3 / 8 "X18 15
1CN9-22-08 M22X1.5 Z1 / 2 "X14 15
1CN9-26-08 M26X1.5 Z1 / 2 "X14 18
1CN9-26-12 M26X1.5 Z3 / 4 "X14 18
1CN9-30-12 M30X2 Z3 / 4 "X14 22
1CN9-30-16 M30X2 Z1 "X11.5 22
1CN9-36-16 M36X2 Z1 "X11.5 28
1CN9-45-20 M45X2 Z1.1 / 4 "X11.5 35
1CN9-52-24 M52X2 Z1.1 / 2 "X11.5 42
1DN9-14-04 M14X1.5 Z1 / 4 "X18 6
1DN9-16-04 M16X1.5 Z1 / 4 "X18 8
1DN9-18-06 M18X1.5 Z3 / 8 "X18 10
1DN9-20-04 M20X1.5 Z1 / 4 "X18 12
1DN9-20-06 M20X1.5 Z3 / 8 "X18 12
1DN9-22-06 M22X1.5 Z3 / 8 "X18 14
1DN9-22-08 M22X1.5 Z1 / 2 "X14 14
1DN9-24-06 M24X1.5 Z3 / 8 "X18 16
1DN9-24-08 M24X1.5 Z1 / 2 "X14 16
1DN9-30-08 M30X2 Z1 / 2 "X14 20
1DN9-30-12 M30X2 Z3 / 4 "X14 20
1DN9-36-12 M36X2 Z3 / 4 "X14 25
1DN9-36-16 M36X2 Z1 "X11.5 25
1DN9-42-16 M42X2 Z1 "X11.5 30
1DN9-42-20 M42X2 Z1.1 / 4 "X11.5 30
1DN9-52-20 M52X2 Z1.1 / 4 "X11.5 38
1DN9-52-24 M52X2 Z1.1 / 2 "X11.5 38
