설명

정의 : 조정 가능한 끝 부분은 수나사 스터드로, 잠금 너트, 백업 와셔, O- 링 및 고정 링으로 구성됩니다. DIN 피팅은 24도 콘 커넥터와 스틸 파이프, 어댑터 또는 호스 어셈블리를 연결하기위한 절단 링 피팅의 표준 엔드이며 조정 가능한 스터드 피팅은 엘보, 티 및 크로스 피팅에서 일반적으로 발견되어 피팅의 올바른 방향을 결정합니다.

조정 가능한 스터드 엔드 방법 : 잠금 너트, 백 워셔, O 링 또는 O 링 + 고정 링으로 밀폐 조립됩니다. 씰링 포트에는 다음과 같은 네 가지 표준이 있습니다.

메트릭 나사 + O- 링 + 고정 O- 링 (ISO 9974)

메트릭 스레드 + O 링 ISO 6149

UN / UNF 나사 + O 링 ISO 11926 SAE J1926 ORB

BSPP 나사 + O 링 + 고정 링 (ISO 1179)

버스트 및주기 내성 (임펄스) 시험은 ISO 19879에 따라 수행되어야한다.

조정 가능한 스터드 엔드 와셔, O- 링, 스터드 엔드 지정의 치수, 작동 압력, 성능, 평탄도 및 맞춤은 전자 메일로 문의하십시오.

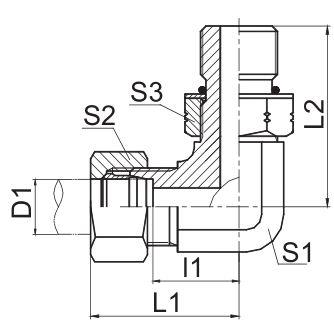

1. 팔꿈치 피팅 조정 가능한 1CH9 / 1DH9

24도 콘 엔드 / 조절 가능 스터드 엔드 O- 링 ISO 6149 또는 O- 링 + 고정 링 ISO 9974

팔꿈치 형상 45 ° 용 1CH4 / 1DH4

PART NO.	실		D1	오링	치수						MPa
PART NO.	이자형	에프	튜브 외경	오링	l1	L1	L2	S1	S2	S3	MPa
1CH9-12-10OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
1CH9-14-12OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
1CH9-16-14OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19 세	19 세
1CH9-18-16OG	M18X1.5	M16X1.5	12	O13.3X2.4	19 세	34	36	19 세	22 개월	22 개월
1CH9-22-18OG	M22X1.5	M18X1.5	15 명	O15.3X2.4	22 개월	37 세	39.5	22 개월	27	24
1CH9-26-22OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
1CH9-30-27OG	M30X2	M27X2	22 개월	O23.5X3.0	29.3	45.8	50	30	36	32	16L
1CH9-36-33OG	M36X2	M33X2	28	O29.5X3.0	33.3	49.8	54	36	41	41	16L
1DH9-14-12OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
1DH9-16-14OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19 세	19 세
1DH9-18-16OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19 세	22 개월	22 개월
1DH9-20-18OG	M20X1.5	M18X1.5	12	O15.3X2.4	19.5	36	37 세	19 세	24	24
1DH9-22-20OG	M22X1.5	M20X1.5	14	O17.3X2.4	23	41	40	22 개월	27	27
1DH9-24-22OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
1DH9-30-27OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
1DH9-36-33OG	M36X2	M33X2	25 명	O29.5X3.0	32.8	56.8	54	36	46	41
1DH9-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
참고 : 링과 너트를 절단하여 어댑터를 주문하려면 어댑터 번호 뒤에 접미사 "RN"을 삽입해야합니다. 예 : 1DH9-20-18OG / RN.

2. 조정 가능한 팔꿈치 피팅 1CO9 / 1DO9

24도 콘 엔드 / 조절 가능 스터드 엔드 O- 링 ISO 11926

45 ° 엘보우 형상 표시 용 1CO4 / 1DO4

PART NO.	실		튜브 외경	치수						MPa
PART NO.	이자형	에프	D1	l1	L1	L2	S1	S2	S3	MPa
1CO9-12-04OG	M12X1.5	7/16 "X20	6	13	28	27.2	11	14	17	31.5L
1CO9-14-06OG	M14X1.5	9/16 "X18	8	15.5	30.5	31.8	14	17	19 세
1CO9-16-06OG	M16X1.5	9/16 "X18	10	17.5	32.5	33.3	16	19 세	19 세
1CO9-18-08OG	M18X1.5	3/4 "X16	12	19 세	34	37.5	19 세	22 개월	24
1CO9-22-10OG	M22X1.5	7/8 "X14	15 명	22 개월	37 세	44	22 개월	27	27
1CO9-22-08OG	M22X1.5	3/4 "X16	15 명	22 개월	37 세	39.5	22 개월	27	24
1CO9-26-12OG	M26X1.5	1.1 / 16 "X12	18	25.5	42	51	27	32	32
1CO9-30-12OG	M30X2	1.1 / 16 "X12	22 개월	29.3	45.8	53.5	30	36	32	16L
1CO9-36-12OG	M36X2	1.1 / 16 "X12	28	33.5	47.8	57.5	36	41	41
1CO9-36-16OG	M36X2	1.5 / 16 "X12	28	33.3	49.8	57.5	36	41	41
1CO9-45-20OG	M45X2	1.5 / 8 "X12	35 세	39.2	60.7	63	48	50	50
1CO9-52-24OG	M52X2	1.7 / 8 "X12	42	44.8	67.8	70.5	55	60	55
1DO9-14-04OG	M14X1.5	7/16 "X20	6	17.5	32.5	30	14	17	17	63S
1DO9-16-06OG	M16X1.5	9/16 "X18	8	18.7	33.7	33.3	16	19 세	19 세
1DO9-18-06OG	M18X1.5	9/16 "X18	10	19.5	36	33.5	19 세	22 개월	19 세
1DO9-18-08OG	M18X1.5	3/4 "X16	10	19.5	36	37.5	19 세	22 개월	24
1DO9-20-08OG	M20X1.5	3/4 "X16	12	19.5	36	37.5	19 세	24	24
1DO9-22-10OG	M22X1.5	7/8 "X14	14	23	41	44	22 개월	27	27
1DO9-24-10OG	M24X1.5	7/8 "X14	16	24	42.5	46.5	24	30	27	40S
1DO9-30-12OG	M30X2	1.1 / 16 "X12	20	28.3	49.8	53.5	30	36	32
1DO9-36-16OG	M36X2	1.5 / 16 "X12	25 명	32.8	56.8	57.5	36	46	41
1DO9-42-20OG	M42X2	1.5 / 8 "X12	30	36.2	62.7	59.5	41	50	50
1DO9-52-24OG	M52X2	1.7 / 8 "X12	38 세	45.8	76.8	70.5	55	60	55	31.5S
참고 : 링과 너트를 절단하여 어댑터를 주문하려면 어댑터 번호 뒤에 접미사 "RN"을 삽입해야합니다. 예 : 1CO9-30-120G / RN.

3. 조정 가능한 팔꿈치 피팅 1CG9 / 1DG9

24도 콘 원단 / 조절 가능 스터드 엔드 O- 링 + 고정 링 ISO 1179

45 ° 엘보우 형상 표시 용 1CG4 / 1DG4

PART NO.	실		튜브 외경	치수						MPa
PART NO.	이자형	에프	D1	l1	L1	L2	S1	S2	S3	MPa
1CG9-12-02OG	M12X1.5	G1 / 8 "X28	6	13	28	26.2	11	14	14	31.5L
1CG9-14-04OG	M14X1.5	G1 / 4 "X19	8	15.5	30.5	31.3	14	17	19 세
1CG9-16-04OG	M16X1.5	G1 / 4 "X19	10	17.5	32.5	32.5	16	19 세	19 세
1CG9-16-06OG	M16X1.5	G3 / 8 "X19	10	17.5	32.5	35.8	16	19 세	22 개월
1CG9-18-06OG	M18X1.5	G3 / 8 "X19	12	19 세	34	36.8	19 세	22 개월	22 개월
1CG9-22-08OG	M22X1.5	G1 / 2 "X14	15 명	22 개월	37 세	43.2	22 개월	27	27
1CG9-26-08OG	M26X1.5	G1 / 2 "X14	18	25.5	42	46	27	32	27
1CG9-26-12OG	M26X1.5	G3 / 4 "X14	18	25.5	42	49.3	27	32	32
1CG9-30-12OG	M30X2	G3 / 4 "X14	22 개월	29.3	45.8	52	30	36	32	16L
1CG9-30-16OG	M30X2	G1 "X11	22 개월	31.5	48	53	33	36	41
1CG9-36-16OG	M36X2	G1 "X11	28	33	49.8	56	36	41	41
1CG9-36-20OG	M36X2	G1.1 / 4 "X11	28	36	52.8	59	41	41	50
1CG9-45-20OG	M45X2	G1.1 / 4 "X11	35 세	39.2	60.7	63	48	50	50
1CG9-52-24OG	M52X2	G1.1 / 2 "X11	42	44.8	67.8	68.5	55	60	55
1DG9-14-04OG	M14X1.5	G1 / 4 "X19	6	17.5	32.5	31.3	14	17	19 세	63S
1DG9-16-04OG	M16X1.5	G1 / 4 "X19	8	18.7	33.7	32.5	16	19 세	19 세
1DG9-16-06OG	M16X1.5	G3 / 8 "X19	8	18.7	33.7	35.8	16	19 세	22 개월
1DG9-18-06OG	M18X1.5	G3 / 8 "X19	10	19.5	36	36.8	19 세	22 개월	22 개월
1DG9-20-06OG	M20X1.5	G3 / 8 "X19	12	19.5	36	36.8	19 세	24	22 개월
1DG9-22-08OG	M22X1.5	G1 / 2 "X14	14	23	41	43.2	22 개월	27	27
1DG9-24-08OG	M24X1.5	G1 / 2 "X14	16	24	42.5	43	24	30	27	40S
1DG9-30-12OG	M30X2	G3 / 4 "X14	20	28	49.5	52	30	36	32
1DG9-36-16OG	M36X2	G1 "X11	25 명	32.8	56.8	56	36	46	41
1DG9-42-20OG	M42X2	G1.1 / 4 "X11	30	36.2	62.7	58	41	50	50
1DG9-52-24OG	M52X2	G1.1 / 2 "X11	38 세	45.8	76.8	68.5	55	60	55	31.5S
참고 : 링과 너트를 절단하여 어댑터를 주문하려면 어댑터 번호 뒤에 접미사 "RN"을 삽입해야합니다. 예 : 1CG9-30-12OG / RN.

4. 실행 티 피팅 조정 ACCH / ADDH

24도 콘 / 24도 콘 / 조정 가능한 스터드 엔드 O 링 ISO 6149 또는 O 링 + 고정 링 ISO 9974

PART NO.	실		D1, D2	오링	치수						MPa
PART NO.	E, F	지	튜브 외경	오링	l1, l2	L1, L2	L3	S1	S2, S3	S4	MPa
ACCH-12-12-10OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
ACCH-14-14-12OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
ACCH-16-16-14OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19 세	19 세
ACCH-18-18-16OG	M18X1.5	M16X1.5	12	O13.3X2.4	19 세	34	36	19 세	22 개월	22 개월
ACCH-22-22-18OG	M22X1.5	M18X1.5	15 명	O15.3X2.4	22 개월	37 세	39.5	22 개월	27	24
ACCH-26-26-22OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
ACCH-30-30-27OG	M30X2	M27X2	22 개월	O23.5X3.0	29.3	45.8	50	30	36	32	16L
ACCH-36-36-33OG	M36X2	M33X2	28	O29.2X3.0	33.3	49.8	54	36	41	41	16L
ADDH-14-14-12OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
ADDH-16-16-14OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19 세	19 세
ADDH-18-18-16OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19 세	22 개월	22 개월
ADDH-20-20-18OG	M20X1.5	M18X1.5	12	O15.3X2.4	19.5	36	37 세	19 세	24	24
ADDH-24-24-22OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
ADDH-30-30-27OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
ADDH-36-36-33OG	M36X2	M33X2	25 명	O29.2X3.0	32.8	56.8	54	36	46	41
ADDH-42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
주의 : 1. 링과 너트를 절단하여 어댑터를 주문하고자하는 경우 당사의 부품 번호 뒤에 접미사 "RN"을 삽입해야합니다. 예 : ACCH-30-30-27OG / RN. 2. G 끝은 ISO 9974-1 포트에 연결되고 고정 링이없는 ISO 6149-1 포트로 연결됩니다.

5. Tee 피팅 조정 ACCO / ADDO 실행

24도 콘 / 24도 콘 / 조정 가능한 스터드 엔드 O- 링 ISO 11926

PART NO.	실		튜브 외경	치수						MPa
PART NO.	E, F	지	D1, D2	l1, l2	L1, L2	L3	S1	S2, S3	S4	MPa
ACCO-12-12-04OG	M12X1.5	7/16 "X20	6	13	28	27.2	11	14	17	31.5L
ACCO-14-14-06OG	M14X1.5	9/16 "X18	8	15.5	30.5	31.8	14	17	19 세
ACCO-16-16-06OG	M16X1.5	9/16 "X18	10	17.5	32.5	33.3	16	19 세	19 세
ACCO-18-18-08OG	M18X1.5	3/4 "X16	12	19 세	34	37.5	19 세	22 개월	24
ACCO-22-22-10OG	M22X1.5	7/8 "X14	15 명	22 개월	37 세	44	22 개월	27	27
ACCO-26-26-12OG	M26X1.5	1.1 / 16 "X12	18	25.5	42	51	27	32	32
ACCO-30-30-12OG	M30X2	1.1 / 16 "X12	22 개월	29.3	45.8	53.5	30	36	32	16L
ACCO-36-36-16OG	M36X2	1.5 / 16 "X12	28	33.3	49.8	57.5	36	41	41
ACCO-45-45-20OG	M45X2	1.5 / 8 "X12	35 세	39.2	60.7	63	48	50	50
ADDO-14-14-04OG	M14X1.5	7/16 "X20	6	17.5	32.5	30	14	17	17	63S
ADDO-16-16-06OG	M16X1.5	9/16 "X18	8	18.7	33.7	33.3	16	19 세	19 세
ADDO-18-18-06OG	M18X1.5	9/16 "X18	10	19.5	36	33.5	19 세	22 개월	19 세
ADDO-20-20-08OG	M20X1.5	3/4 "X16	12	19.5	36	37.5	19 세	24	24
ADDO-22-22-10OG	M22X1.5	7/8 "X14	14	23	41	44	22 개월	27	27
ADDO-24-24-10OG	M24X1.5	7/8 "X14	16	24	42.5	46.5	24	30	27	40S
ADDO-30-30-12OG	M30X2	1.1 / 16 "X12	20	28.3	49.8	53.5	30	36	32
ADDO-36-36-16OG	M36X2	1.5 / 16 "X12	25 명	32.8	56.8	57.5	36	46	41
ADDO-42-42-20OG	M42X2	1.5 / 8 "X12	30	36.2	62.7	59.5	41	50	50
참고 : 링과 너트를 절단하여 어댑터를 주문하려면 어댑터 번호 뒤에 접미사 "RN"을 삽입해야합니다. 예 : ACCO-30-30-12OG / RN.

6. 티 피팅 조정 ACCG / ADDG

24도 콘 / 24도 콘 / 조절 가능 스터드 엔드 O- 링 + 고정 링 ISO 1179

PART NO.	실		튜브 외경	치수						MPa
PART NO.	E, F	지	D1, D2	l1, l2	L1, L2	L3	S1	S2, S3	S4	MPa
ACCG-12-12-02OG	M12X1.5	G1 / 8 "X28	6	13	28	26.2	11	14	14	31.5 엘
ACCG-14-14-04OG	M14X1.5	G1 / 4 "X19	8	15.5	30.5	31.3	14	17	19 세
ACCG-16-16-04OG	M16X1.5	G1 / 4 "X19	10	17.5	32.5	32.5	16	19 세	19 세
ACCG-18-18-06OG	M18X1.5	G3 / 8 "X19	12	19 세	34	36.8	19 세	22 개월	22 개월
ACCG-22-22-08OG	M22X1.5	G1 / 2 "X14	15 명	22 개월	37 세	43.2	22 개월	27	27
ACCG-26-26-08OG	M26X1.5	G1 / 2 "X14	18	25.5	42	46.5	27	32	27
ACCG-30-30-12OG	M30X2	G3 / 4 "X14	22 개월	29.3	45.8	52	30	36	32	16 엘
ACCG-36-36-16OG	M36X2	G1 "X11	28	33.3	49.8	56	36	41	41
ACCG-45-45-20OG	M45X2	G1.1 / 4 "X11	35 세	39.2	60.7	63	48	50	50
ADDG-14-14-04OG	M14X1.5	G1 / 4 "X19	6	17.5	32.5	31.3	14	17	19 세	63S
ADDG-16-16-04OG	M16X1.5	G1 / 4 "X19	8	18.7	33.7	32.5	16	19 세	19 세
ADDG-18-18-06OG	M18X1.5	G3 / 8 "X19	10	19.5	36	36.8	19 세	22 개월	22 개월
ADDG-20-20-06OG	M20X1.5	G3 / 8 "X19	12	19.5	36	36.8	19 세	24	22 개월
부가 기능 -22-22-08OG	M22X1.5	G1 / 2 "X14	14	23	41	43.2	22 개월	27	27
부가가치세 24-24-08OG	M24X1.5	G1 / 2 "X14	16	24	42.5	44	24	30	27	40S
ADDG-30-30-12OG	M30X2	G3 / 4 "X14	20	28.3	49.8	52	30	36	32
ADDG-36-36-16OG	M36X2	G1 "X11	25 명	32.8	56.8	56	36	46	41
ADDG-42-42-20OG	M42X2	G1.1 / 4 "X11	30	36.2	62.7	58	41	50	50
참고 : 링과 너트를 절단하여 어댑터를 주문하고자하는 경우 부품 번호 뒤에 접미사 "RN"을 삽입해야합니다 (예 : ACCG-18-18-06OG / RN).

7. 분지 티 피팅 조정 ACHC / ADHD

24도 콘 / 조절 가능 스터드 엔드 O- 링 ISO 6149 또는 O- 링 + 고정 링 ISO 9974/24도 콘

PART NO.	실		D1, D2	O 링	치수						MPa
PART NO.	E, G	에프	튜브 외경	O 링	l1, l2	L1, L2	L3	S1	S2, S4	S3	MPa
ACHC-12-10-12OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
ACHC-14-12-14OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
ACHC-16-14-16OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19 세	19 세
ACHC-18-16-18OG	M18X1.5	M16X1.5	12	O13.3X2.4	19 세	34	36	19 세	22 개월	22 개월
ACHC-22-18-22OG	M22X1.5	M18X1.5	15 명	O15.3X2.4	22 개월	37 세	39.5	22 개월	27	24
ACHC-26-22-26OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
ACHC-30-27-30OG	M30X2	M27X2	22 개월	O23.5X3.0	29.3	45.8	50	30	36	32	16
ACHC-36-33-36OG	M36X2	M33X2	28	O29.2X3.0	33.3	49.8	54	36	41	41	16
ADHD-14-12-14OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
ADHD-16-14-16OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19 세	19 세
ADHD-18-16-18OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19 세	22 개월	22 개월
ADHD-20-18-20OG	M20X1.5	M18X1.5	12	O15.3X2.4	19.5	36	37 세	19 세	24	24
ADHD-24-22-24OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
ADHD-30-27-30OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
ADHD-36-33-36OG	M36X2	M33X2	25 명	O29.2X3.0	32.8	56.8	54	36	46	41
ADHD-42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
주의 : 1. 링과 너트를 절단하여 어댑터를 주문하고자하는 경우 당사의 부품 번호 뒤에 접미사 "RN"을 삽입해야합니다. 예 : ACHC-30-27-30OG / RN. 2. F 끝은 ISO 9974-1 포트에 연결되고 고정 링이없는 ISO 6149-1 포트와 연결됩니다.

8. 조정 가능한 ACOC / ADOD 분지 티브 피팅

24도 콘 / 조절 가능 스터드 엔드 O- 링 ISO 11926 / 24도 콘

PART NO.	실		튜브 외경	치수						MPa
PART NO.	E, G	에프	D1, D2	l1, l2	L1, L2	L3	S1	S2, S4	S3	MPa
ACOC-12-04-12OG	M12X1.5	7/16 "X20	6	13	28	27.2	11	14	17	31.5L
ACOC-14-06-14OG	M14X1.5	9/16 "X18	8	15.5	30.5	31.8	14	17	19 세
ACOC-16-06-16OG	M16X1.5	9/16 "X18	10	17.5	32.5	33.3	16	19 세	19 세
ACOC-18-08-18OG	M18X1.5	3/4 "X16	12	19 세	34	37.5	19 세	22 개월	24
ACOC-22-10-22OG	M22X1.5	7/8 "X14	15 명	22 개월	37 세	44	22 개월	27	27
ACOC-26-12-26OG	M26X1.5	1.1 / 16 "X12	18	25.5	42	51	27	32	32
ACOC-30-12-30OG	M30X2	1.1 / 16 "X12	22 개월	29.3	45.8	53.5	30	36	32	16L
ACOC-36-16-36OG	M36X2	1.5 / 16 "X12	28	33.3	49.8	57.5	36	41	41
ACOC-45-20-45OG	M45X2	1.5 / 8 "X12	35 세	39.2	60.7	63	48	50	50
ADOD-14-04-14OG	M14X1.5	7/16 "X20	6	17.5	32.5	30	14	17	17	63S
ADOD-16-06-16OG	M16X1.5	9/16 "X18	8	18.7	33.7	33.3	16	19 세	19 세
ADOD-18-06-18OG	M18X1.5	9/16 "X18	10	19.5	36	33.5	19 세	22 개월	19 세
ADOD-20-08-20OG	M20X1.5	3/4 "X16	12	19.5	36	37.5	19 세	24	24
ADOD-22-10-22OG	M22X1.5	7/8 "X14	14	23	41	44	22 개월	27	27
ADOD-24-10-24OG	M24X1.5	7/8 "X14	16	24	42.5	46.5	24	30	27	40S
ADOD-30-12-30OG	M30X2	1.1 / 16 "X12	20	28.3	49.8	53.5	30	36	32
ADOD-36-16-36OG	M36X2	1.5 / 16 "X12	25 명	32.8	56.8	57.5	36	46	41
ADOD-42-20-42OG	M42X2	1.5 / 8 "X12	30	36.2	62.7	59.5	41	50	50
참고 : 링과 너트를 절단하여 어댑터를 주문하려면 어댑터 번호 뒤에 접미사 "RN"을 삽입해야합니다. 예 : ACOC-30-12-30OG / RN.

9. 가변 티 피팅 조정 가능한 ACGC / ADGD

24도 콘 / 조절 가능 스터드 엔드 O 링 + 고정 링 ISO 1179 / 24도 콘

PART NO.	실		튜브 외경	치수						MPa
PART NO.	E, G	에프	D1, D2	l1, l2	L1, L2	L3	S1	S2, S4	S3	MPa
ACGC-12-02-12OG	M12X1.5	G1 / 8 "X28	6	13	28	26.2	11	14	14	31.5L
ACGC-14-04-14OG	M14X1.5	G1 / 4 "X19	8	15.5	30.5	31.3	14	17	19 세
ACGC-16-04-16OG	M16X1.5	G1 / 4 "X19	10	17.5	32.5	32.5	16	19 세	19 세
ACGC-18-06-18OG	M18X1.5	G3 / 8 "X19	12	19 세	34	36.8	19 세	22 개월	22 개월
ACGC-22-08-22OG	M22X1.5	G1 / 2 "X14	15 명	22 개월	37 세	43.2	22 개월	27	27
ACGC-26-08-26OG	M26X1.5	G1 / 2 "X14	18	25.5	42	46.5	27	32	27
ACGC-30-12-30OG	M30X2	G3 / 4 "X14	22 개월	29.3	45.8	52	30	36	32	16L
ACGC-36-16-36OG	M36X2	G1 "X11	28	33.3	49.8	56	36	41	41
ACGC-45-20-45OG	M45X2	G1.1 / 4 "X11	35 세	39.2	60.7	63	48	50	50
ADGD-14-04-14OG	M14X1.5	G1 / 4 "X19	6	17.5	32.5	31.3	14	17	19 세	63S
ADGD-16-04-16OG	M16X1.5	G1 / 4 "X19	8	18.7	33.7	32.5	16	19 세	19 세
ADGD-18-06-18OG	M18X1.5	G3 / 8 "X19	10	19.5	36	36.8	19 세	22 개월	22 개월
ADGD-20-06-20OG	M20X1.5	G3 / 8 "X19	12	19.5	36	36.8	19 세	24	22 개월
ADGD-22-08-22OG	M22X1.5	G1 / 2 "X14	14	23	41	43.2	22 개월	27	27
ADGD-24-08-24OG	M24X1.5	G1 / 2 "X14	16	24	42.5	44	24	30	27	40S
ADGD-30-12-30OG	M30X2	G3 / 4 "X14	20	28.3	49.8	52	30	36	32
ADGD-36-16-36OG	M36X2	G1 "X11	25 명	32.8	56.8	56	36	46	41
ADGD-42-20-42OG	M42X2	G1.1 / 4 "X11	30	36.2	62.7	58	41	50	50
참고 : 링과 너트를 절단하여 어댑터를 주문하려면 어댑터 번호 뒤에 접미사 "RN"을 삽입해야합니다. 예 : ACGC-18-06-18OG / RN.

인기 탭: DIN 피팅 조절 가능, 중국 제조 업체, 공급 업체, 사용자 정의, 황동, swagelok, Parker, Stauff, Brennan, stainless steel

당신은 또한 좋아할지도 모릅니다

문의 보내기

DIN 피팅 조정 가능
