제품 유형 : AFOF-OG o 링 페이스 씰 튜브 피팅
산업 표준 : SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
E-F 스타일 연결 : ORFS MALE O-RING / SAE O-RING BOSS S-SERIES ISO 11926-2 브랜치 티
모양 : 팔꿈치, 직선, 티, 크로스 등
ORFS 피팅 작동 압력 등급 : 3215 psi ~ 5800 psi, 216 bar ~ 400 bar.
평평한 얼굴 Orfs o 링 크기 키트 및 O 링 페이스 씰 디자인도 제공 가능합니다.
o 링 페이스 씰과 o 링 보스 씰의 차이점
이음쇠 물자 : 고급 장교; 탄소강; 스테인리스 강
응용 : 농업 장비, 자동차 공정, 화학 물질 이송, 건설 장비, 연료 이송, 유압, 제조 장비, 선박, 자재 취급, 모바일 장비, 유전, 포장, 운송

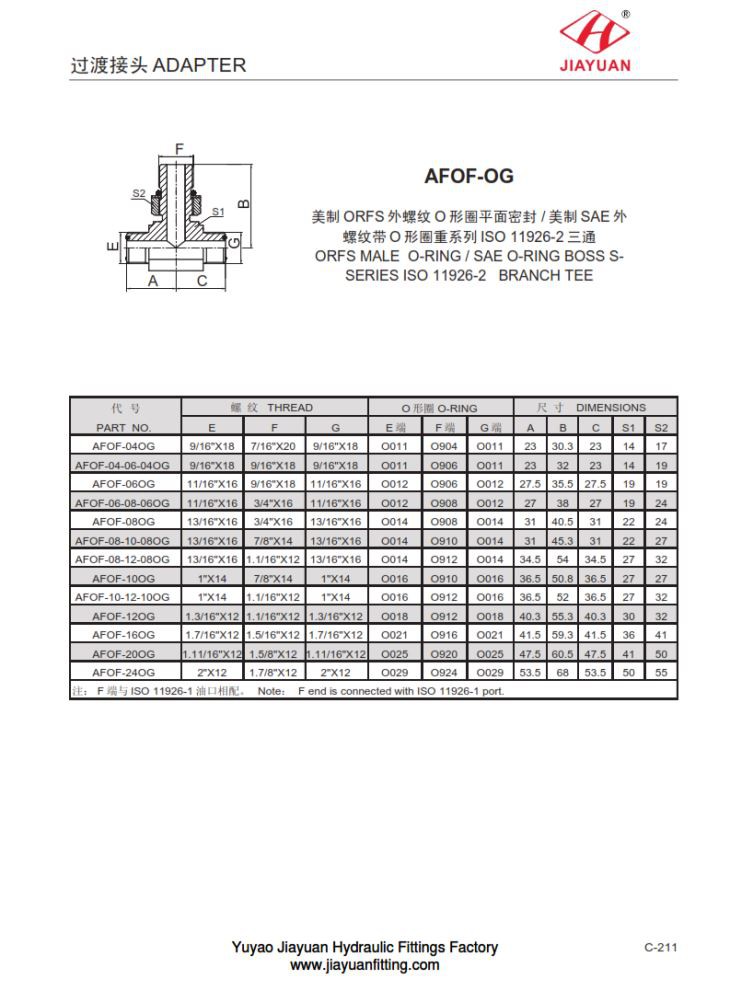

AFOF-OG ORFS MALE O-RING / SAE O-RING 보스 S- 시리즈 ISO 11926-2 분기 티 치수 표는 다음과 같습니다.
PA RT 아니오 . | T HR EA D | 영형 오링 | DIM E N S I O NS | |||||||||
이자형 | 에프 | 지 | 이자형 | 에프 | 지 | 에이 | 비 | 씨 | S 1 | S 2 | ||
FOF- 04 OG | 9/16 " X 18 | 7/16 " X 20 | 9/16 " X 18 | O 011 | O 904 | O 011 | 23 | 30.3 | 23 | 14 | 17 | |
A FOF- 04-06-04 OG | 9/16 " X 18 | 9/16 " X 18 | 9/16 " X 18 | O 011 | O 906 | O 011 | 23 | 32 | 23 | 14 | 19 | |
FOF- 06 OG | 11/16 " X 16 | 9/16 " X 18 | 11/16 " X 16 | O 012 | O 906 | O 012 | 27.5 | 35.5 | 27.5 | 19 | 19 | |
A FOF - 06-08-06 OG | 11/16 " X 16 | 3/4 " X 16 | 11/16 " X 16 | O 012 | O 908 | O 012 | 27 | 38 | 27 | 19 | 24 | |
FOF- 08 OG | 13/16 " X 16 | 3/4 " X 16 | 13/16 " X 16 | O 014 | O 908 | O 014 | 31 | 40.5 | 31 | 22 | 24 | |
A FOF- 08-10-08 OG | 13/16 " X 16 | 7/8 " X 14 | 13/16 " X 16 | O 014 | O 910 | O 014 | 31 | 45.3 | 31 | 22 | 27 | |
A FOF - 08-12-08 OG | 13/16 " X 16 | 1.1 / 16 " X 12 | 13/16 " X 16 | O 014 | O 912 | O 014 | 34.5 | 54 | 34.5 | 27 | 32 | |
FOF- 10 OG | 1 " X 14 | 7/8 " X 14 | 1 " X 14 | O 016 | O 910 | O 016 | 36.5 | 50.8 | 36.5 | 27 | 27 | |
A FOF- 10-12-10 OG | 1 " X 14 | 1.1 / 16 " X 12 | 1 " X 14 | O 016 | O 912 | O 016 | 36.5 | 52 | 36.5 | 27 | 32 | |
FOF- 12 OG | 1.3 / 16 " X 12 | 1.1 / 16 " X 12 | 1.3 / 16 " X 12 | O 018 | O 912 | O 018 | 40.3 | 55.3 | 40.3 | 30 | 32 | |
FOF- 16 OG | 1.7 / 16 " X 12 | 1.5 / 16 " X 12 | 1.7 / 16 " X 12 | O 021 | O 916 | O 021 | 41.5 | 59.3 | 41.5 | 36 | 41 | |
FOF- 20 OG | 1.11 / 16 " X 12 | 1.5 / 8 " X 12 | 1.11 / 16 " X 12 | O 025 | O 920 | O 025 | 47.5 | 60.5 | 47.5 | 41 | 50 | |
FOF- 24 OG | 2 " X 12 | 1.7 / 8 " X 12 | 2 " X 12 | O 029 | O 924 | O 029 | 53.5 | 68 | 53.5 | 50 | 55 | |
