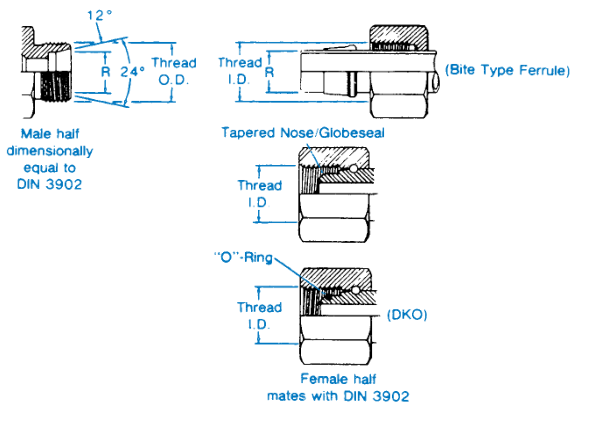

DIN 3902 표준이 연결 스타일은 일반적인 남성과 3 개의 다른 여성 반쪽으로 구성됩니다.
수컷은 직선형 미터 나사와 24 °의 각을 가지고 있으며, 사용 된 튜브 외경과 일치하는 오목한 카운터 보어가 있습니다. 여성은 튜브, 너트 및 페룰, 테이퍼 코 / 글로스 플레어리스 스위블 또는 테이퍼 코 / 글로브 플레어리스 스위블이 될 수 있습니다.
코에 O- 링 (DKO 타입).

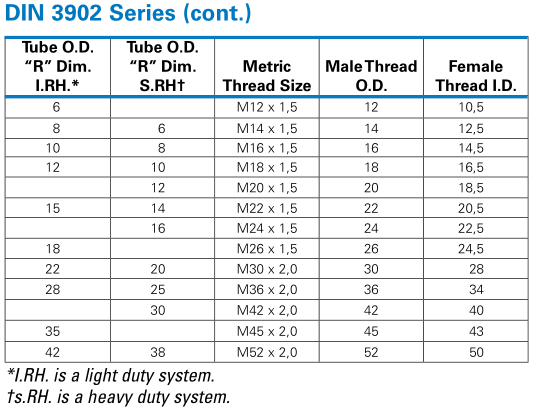

튜브 ODIRH, 튜브 ODSRH, 미터 나사 크기, 수 나사 OD, 암 스레드 ID
6 M12 x 1,5 12 10,5
8 6 M14 x 1,5 14 12,5
10 8 M16 x 1,5 16 14,5
12 10 M18 x 1,5 18 16,5
12 M20 x 1,5 20 18,5
15 14 M22 x 1,5 22 20,5
16 M24 x 1,5 24 22,5
18 M26 x 1,5 26 24,5
22 20 M30 x 2,0 30 28
28 25 M36 x 2,0 36 34
30 M42 x 2,0 42 40
35 M45 x 2,0 45 43
42 38 M52 x 2,0 52 50
