SAE J246 일반 규격은 표 1 내지 표 8에 명시되지 않은 모든 세부 사항과 관련하여 다음과 같다.
표 7- 직사각형 나사 규격 데이터

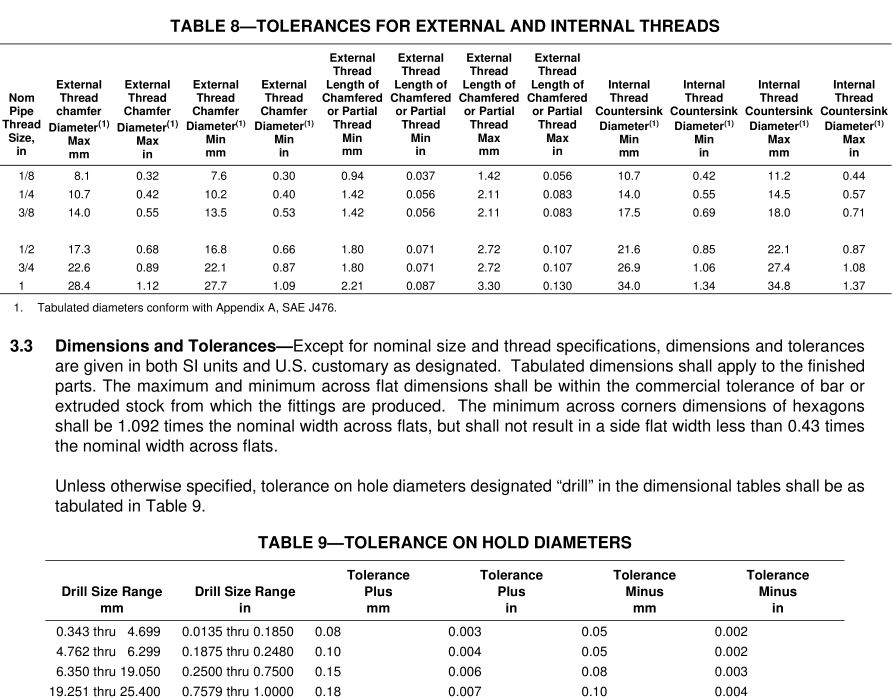

외부 및 내부 스레드를위한 표 8- 톨러런스
표 9 - 홀드 각에 따른 공차

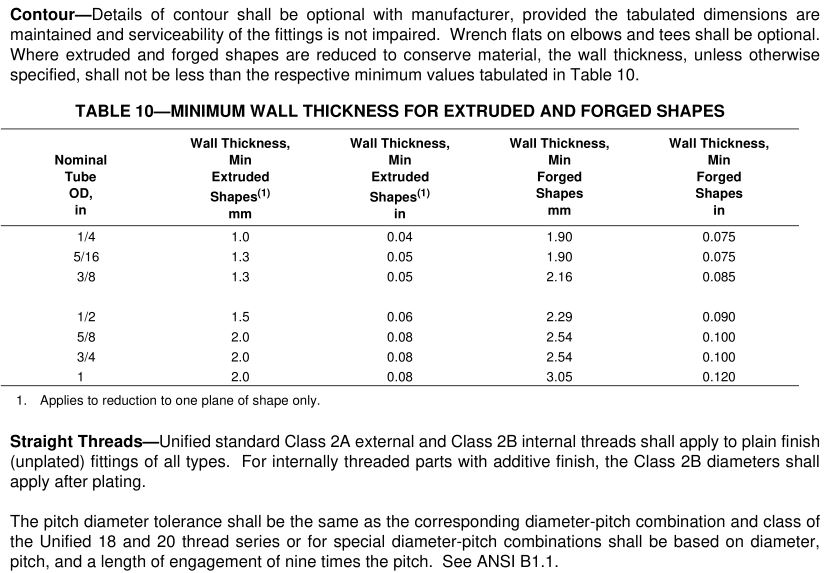

표 10 - 돌출 형 및 단조 형 최소 벽 두께
재료 및 제조 피팅은 황동으로 만들어야하며 제조사의 선택에 따라 제조 공정에 따라 술집에서 단조 및 단조 할 수 있습니다. 황동은 바 또는 압출재를위한 UNS C36000 (하프 하드), UNS C34500 또는 UNS C35000 및 단조품을위한 UNS C37700입니다.
그림 4에 나타낸 슬리브는 UNS C36000 황동으로 만들어 져야하며 Rockwell F70의 최대 경도로 열처리되어야한다. 그림 10에 나타낸 슬리브는 UNS C36000 황동으로 만들어야한다.
그림 9의 튜브 지지대는 제조사의 공정 표준에 따라 UNS C26000 또는 300 시리즈 스테인레스 스틸로 만들어 져야한다.
견과류는 구매자가 지정한 경우 강재로 만들 수 있습니다.
마침 - 모든 탄소강 부품의 외부 표면 및 나사산은 ASTM B 1117에 따라 72 시간 염 분무 시험을 통과하는 적절한 재료로 도금되거나 코팅되어야합니다.
