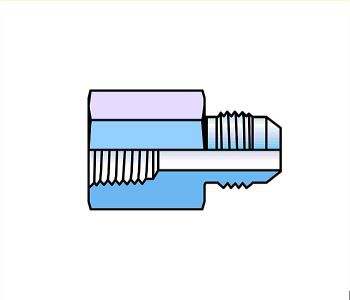

SAE J514 JIC 커넥터는 주어진 외경 제한이있는 튜브와 함께 사용하기에 적합해야합니다. 이러한 한계에는 난시가 포함됩니다.
미터법 튜브가 선호됩니다. 튜브는 표 2 또는 3에 주어진 관련 치수를 따라야한다. 탄소강 튜브는 인치 튜브의 치수를 제외하고 ISO 3304 (이음매없는 냉간 가공 또는 연신 또는 표준화 된)의 공급 조건 R37 NBK를 준수해야한다. 또는 ISO 3305 (용접 된 냉간 가공 또는 연신 또는 표준화).
스테인레스 스틸 튜브는 인치 튜브의 치수를 제외하고는 ISO 1127 (냉간 신선 및 어닐링 또는 표준화)을 준수해야합니다.
미터법 튜브 크기
튜브 OD OD mm mm min의 한계. 최대
6 5,9 6,1
8 7,9 8,1
10,9,9,10,1
12 11,9 12,1
16 15,9 16,1
20 19,9 20,1
25 24,9 25,1
30 29,85 30,15
32 31,85 32,15
38 37,85 38,15
50 49,8 50,2
미터법 튜브가 선호됩니다.
인치 튜브 크기
튜브 OD OD mm mm 단위의 한계. 최대
1/4 6,35 6,25 6,45
5/16 7,94 7,84 8,04
3/8 9,52 9,42 9,62
1/2 12,7 12,6 12,8
5/8 15,88 15,78 15,98
3/4 19,05 18,95 19,15
1 25,4 25,3 25,5
1 1/4 31,75 31,6 31,9
1 1/2 38,1 37,95 38,25
2 50,8 50,6 51
a 밀리미터 단위의 등가 치수.
