BSP 파이프 피팅 치수 및 카탈로그는 다른 공급 업체와 동일합니다.
재질 스테인리스 스틸, 황동 및 플라스틱과 같은 파이프 피팅 유형.
계측 파이프 피팅 및 산업용 파이프 피팅의 영국 및 미국 BSPP 스레드 파이프 피팅 응용 프로그램.
소켓 용접 용 BSP 파이프 피팅 어댑터, NPT 수, SAE ORB, BSPT 수, ORFS 수, DIN 2353 튜브 커넥터, 메트릭 O- 링 등
직선, 팔꿈치, 티, 십자가, 감속기와 같은 BSPP 관 접합기의 모양.
또한 최대 2 인치 bsp 피팅을 공급할 수 있습니다.

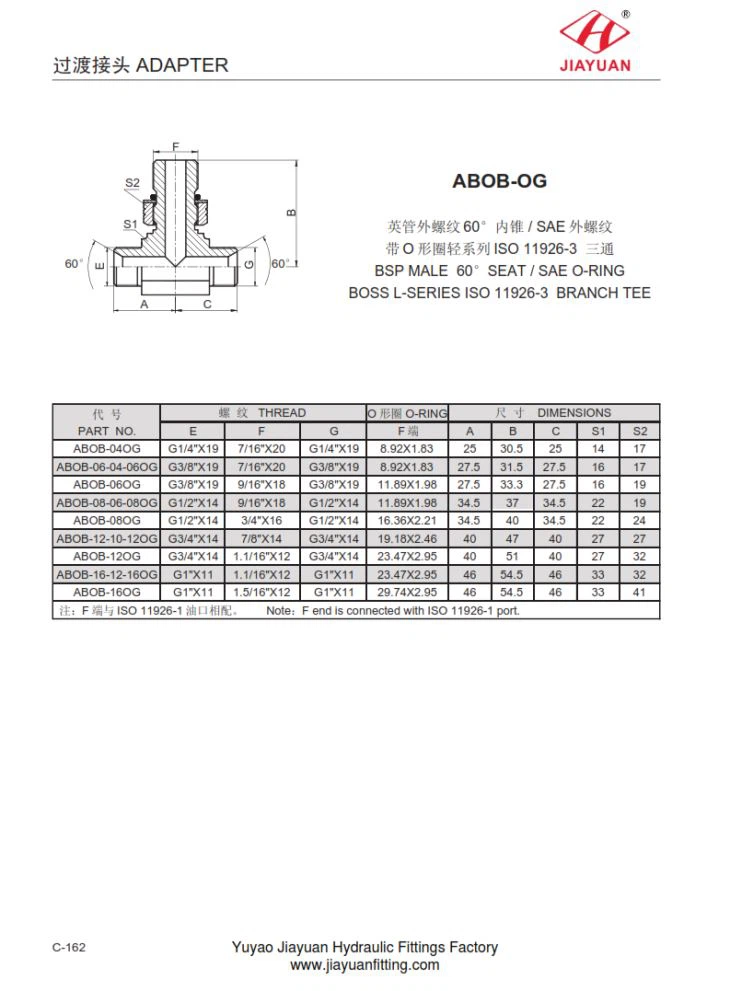

ABOB-OG BSP MALE 60 ° SEAT / SAE O-RING BOSS L-SERIES ISO 11926-3 분기 티 파이프 커넥터 크기 차트는 다음과 같습니다.
부품 아니. | 실 | 또는 ING | 치수 | |||||||
이자형 | 에프 | 지 | 에프 | 에이 | 비 | 씨 | S1 | S2 | ||
ABOB-04OG | G1 / 4 "X19 | 7/16 "X20 | G1 / 4 "X19 | 8.92X1.83 | 25 | 30.5 | 25 | 14 | 17 | |
ABOB-06-04-06OG | G3 / 8 "X19 | 7/16 "X20 | G3 / 8 "X19 | 8.92X1.83 | 27.5 | 31.5 | 27.5 | 16 | 17 | |
ABOB-06OG | G3 / 8 "X19 | 9/16 "X18 | G3 / 8 "X19 | 11.89X1.98 | 27.5 | 33.3 | 27.5 | 16 | 19 | |
ABOB-08-06-08OG | G1 / 2 "X14 | 9/16 "X18 | G1 / 2 "X14 | 11.89X1.98 | 34.5 | 37 | 34.5 | 22 | 19 | |
ABOB-08OG | G1 / 2 "X14 | 3/4 "X16 | G1 / 2 "X14 | 16.36X2.21 | 34.5 | 40 | 34.5 | 22 | 24 | |
ABOB-12-10-12OG | G3 / 4 "X14 | 7/8 "X14 | G3 / 4 "X14 | 19.18X2.46 | 40 | 47 | 40 | 27 | 27 | |
ABOB-12OG | G3 / 4 "X14 | 1.1 / 16 "X12 | G3 / 4 "X14 | 23.47X2.95 | 40 | 51 | 40 | 27 | 32 | |
ABOB-16-12-16OG | G1 "X11 | 1.1 / 16 "X12 | G1 "X11 | 23.47X2.95 | 46 | 54.5 | 46 | 33 | 32 | |
ABOB-16OG | G1 "X11 | 1.5 / 16 "X12 | G1 "X11 | 29.74X2.95 | 46 | 54.5 | 46 | 33 | 41 | |
에프 ISO 11926-1 F n n N d ISO 11926-1 포트에 연결되어 있습니다. | ||||||||||
