또한 National Pipe Thread, NPTF (F for Fuel), American Standard Taper 또는 간단히 "pipe"라고도합니다.
NPT 어댑터 유형 : 수 또는 암 어댑터
제품 표준 : ISO 11926-3, SAE J514 및 BS 5200
NPT 어댑터의 크기 표는 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT 등입니다.
재질 : 탄소강, 스테인레스 스틸 또는 구리 합금
NPT 피팅 어댑터의 모양 : 직선, 팔꿈치, 티, 크로스, 감속기 등
스위블 피팅, 메트릭 어댑터, bspp 어댑터, sae 어댑터 등의 NPT 피팅 어댑터

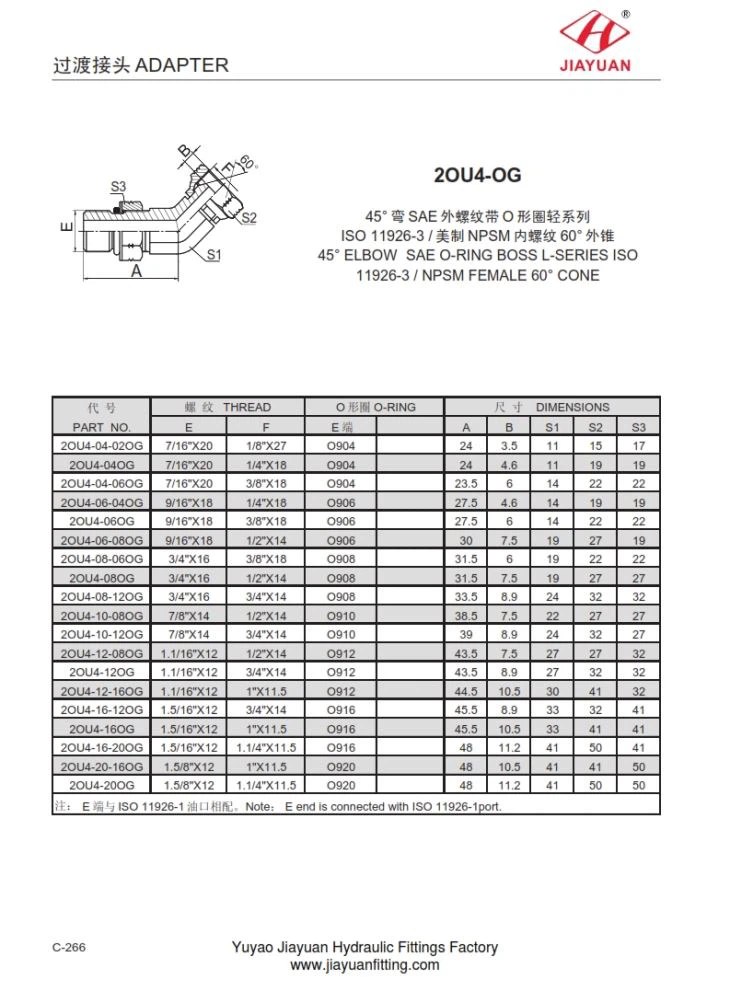

2OU4-OG 45 ° ELBOW SAE O- 링 보스 L- 시리즈 ISO11926-3 / NPSM FEMALE 60 ° CONE 어댑터 크기는 다음과 같습니다.
PA RT 아니오. | T HR EA D | 오링 | DIM E N S I O NS | ||||||
이자형 | 에프 | 이자형 | 에이 | 비 | S 1 | S 2 | S 3 | ||
2 O U4-04-02 OG | 7/16 " X 20 | 1/8 " X 27 | O 904 | 24 | 3.5 | 11 | 15 | 17 | |
2 O U4-04 OG | 7/16 " X 20 | 1/4 " X 18 | O 904 | 24 | 4.6 | 11 | 19 | 19 | |
2 O U4-04-06 OG | 7/16 " X 20 | 3/8 " X 18 | O 904 | 23.5 | 6 | 14 | 22 | 22 | |
2 O U4-06-04 OG | 9/16 " X 18 | 1/4 " X 18 | O 906 | 27.5 | 4.6 | 14 | 19 | 19 | |
2 O U4-06 OG | 9/16 " X 18 | 3/8 " X 18 | O 906 | 27.5 | 6 | 14 | 22 | 22 | |
2 O U4-06-08 OG | 9/16 " X 18 | 1/2 " X 14 | O 906 | 30 | 7.5 | 19 | 27 | 19 | |
2 O U4-08-06 OG | 3/4 " X 16 | 3/8 " X 18 | O 908 | 31.5 | 6 | 19 | 22 | 22 | |
2 O U4-08 OG | 3/4 " X 16 | 1/2 " X 14 | O 908 | 31.5 | 7.5 | 19 | 27 | 27 | |
2 O U4-08-12 OG | 3/4 " X 16 | 3/4 " X 14 | O 908 | 33.5 | 8.9 | 24 | 32 | 32 | |
2 O U4-10-08 OG | 7/8 " X 14 | 1/2 " X 14 | O 910 | 38.5 | 7.5 | 22 | 27 | 27 | |
2 O U4-10-12 OG | 7/8 " X 14 | 3/4 " X 14 | O 910 | 39 | 8.9 | 24 | 32 | 27 | |
2 O U4-12-08 OG | 1.1 / 16 " X 12 | 1/2 " X 14 | O 912 | 43.5 | 7.5 | 27 | 27 | 32 | |
2 O U4-12 OG | 1.1 / 16 " X 12 | 3/4 " X 14 | O 912 | 43.5 | 8.9 | 27 | 32 | 32 | |
2 O U4-12-16 OG | 1.1 / 16 " X 12 | 1 " X 11.5 | O 912 | 44.5 | 10.5 | 30 | 41 | 32 | |
2 O U4-16-12 OG | 1.5 / 16 " X 12 | 3/4 " X 14 | O 916 | 45.5 | 8.9 | 33 | 32 | 41 | |
2 O U4-16 OG | 1.5 / 16 " X 12 | 1 " X 11.5 | O 916 | 45.5 | 10.5 | 33 | 41 | 41 | |
2 O U4-16-20 OG | 1.5 / 16 " X 12 | 1.1 / 4 " X 11.5 | O 916 | 48 | 11.2 | 41 | 50 | 41 | |
2 O U4-20-16 O G | 1.5 / 8 " X 12 | 1 " X 11.5 | O 920 | 48 | 10.5 | 41 | 41 | 50 | |
2 O U4-20 OG | 1.5 / 8 " X 12 | 1.1 / 4 " X 11.5 | O 920 | 48 | 11.2 | 41 | 50 | 50 | |
