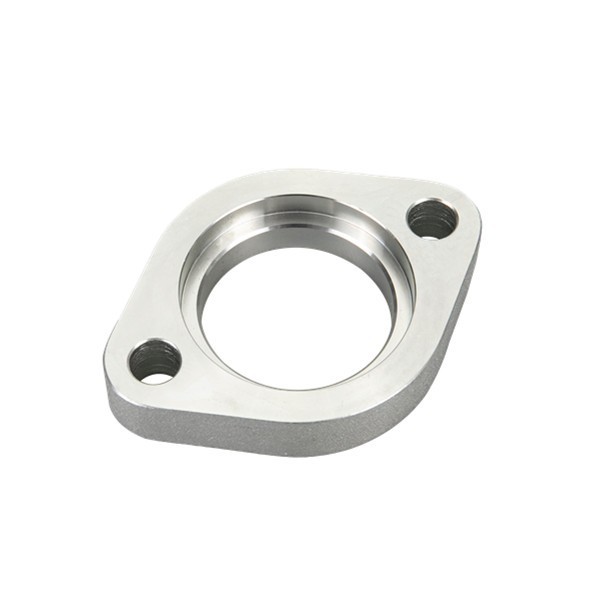

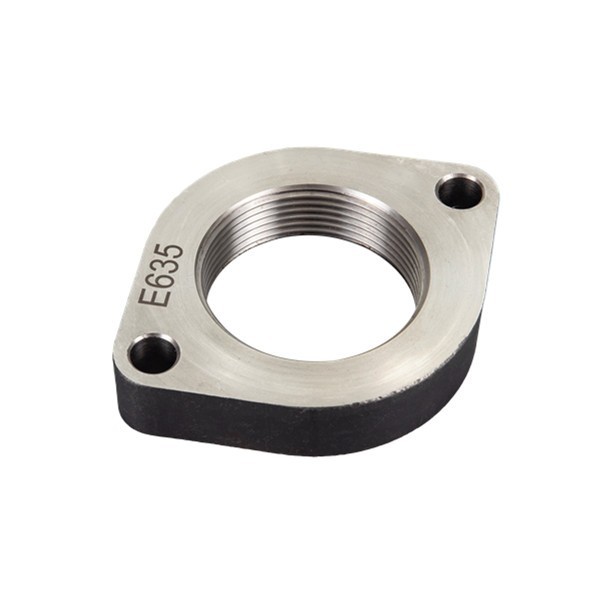

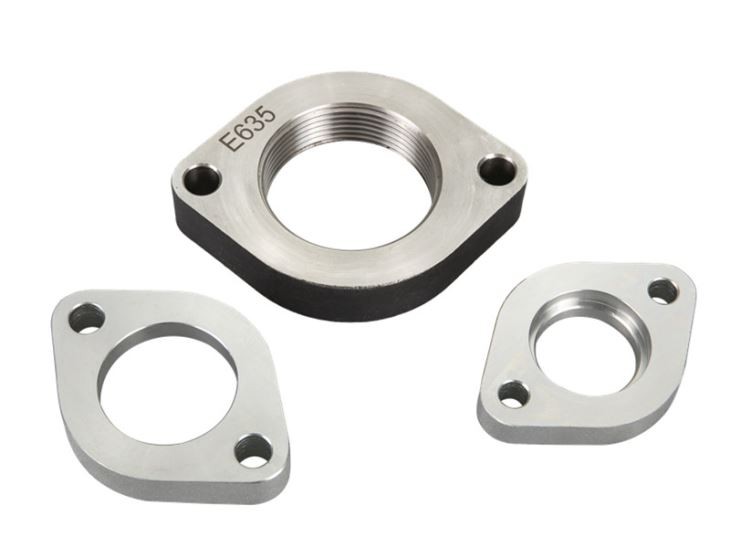

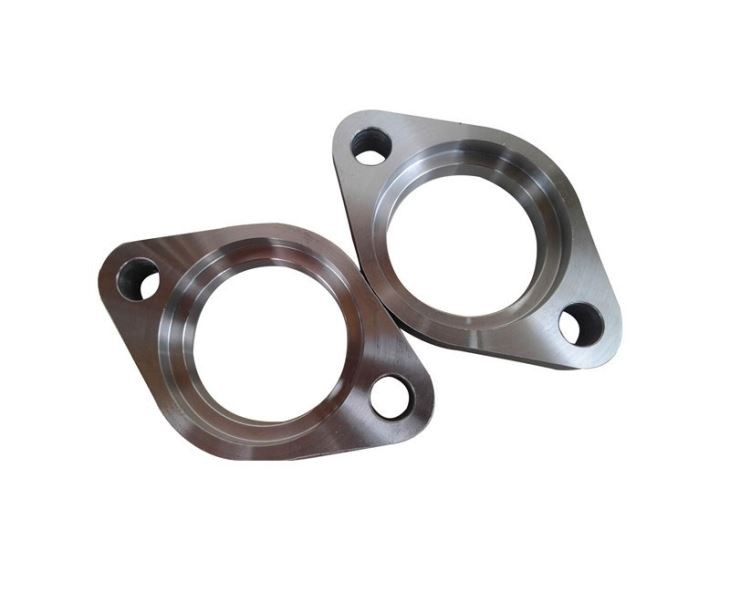

SAE 2- 나사 플랜지 클램프

SAE 코드 61 2- 나사 볼트 플랜지 연결은 유압 플랜지 클램프로 사용되며 SAE J518-1 (코드 61) 연결과 같이 작동 압력 등급이 낮지 만 SAE J518-1 4- 나사 플랜지 연결은 아닙니다.

SAE J518-1 포트 치수, 플랜지 헤드 치수의 동일한 표준에서 사용되는 Code 61 플랜지 클램프는 ISO 6162-1 포트 연결 및 플랜지 헤드와도 호환됩니다.

SAE 2- 나사 플랜지 클램프 연결 재질 :

플랜지 클램프 재질은 탄소강 C45, 스테인리스 강 304, 316 또는 316L입니다.

속성 등급 10.9 (최소)의 육각 머리 나사 또는 소켓 머리 나사

와셔는 ISO 7089 Type A, Class 300HV를 준수합니다.

O- 링 씰은 경도 90 ± 5 IRHD의 NBR (Nitrile)입니다.

부식 방지

모든 탄소강 플랜지는 72 시간 염분을 통과하는 적절한 재료로 도금 또는 코팅되어야합니다.

ASTM B117 (ISO 9227)에 따른 스프레이 테스트.

압력 / 온도 요구 사항

압력 테스트 : 파열 테스트 및 주기적 내구성 테스트는 ISO 19879에 따라 수행되어야합니다.

온도 : -40 ° C ~ +120 ºC 사이의 유체 온도에서 사용되는 탄소강 플랜지 클램프 커넥터; –60 ° C ~ +50 ° C 사이의 온도에서 사용되는 스테인리스 스틸 플랜지 클램프.

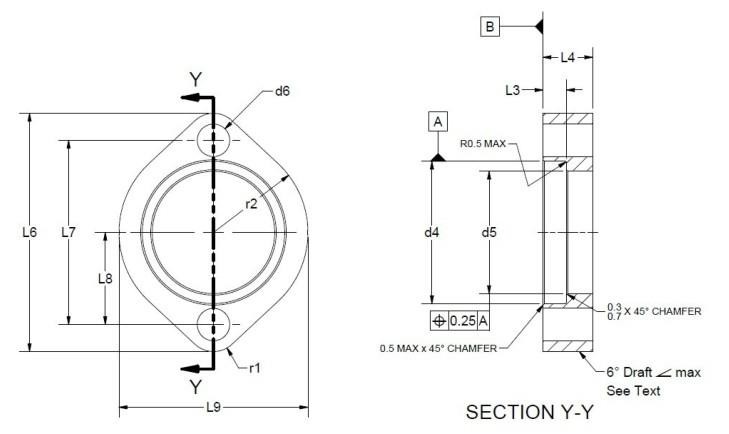

코드 61 2 볼트 플랜지 클램프 치수

부품 번호. 설명 : FCO-xx (대시 번호)

탄소강 크기 DN 32 (-20)로 만든 미터법 나사와 함께 사용하기위한 코드 61 플랜지 클램프

공기 압축 기용 타원형 플랜지 연결

FCA-xx (L7 사이즈) SAE J518-2 시리즈와 L7 사이즈 차이입니다.

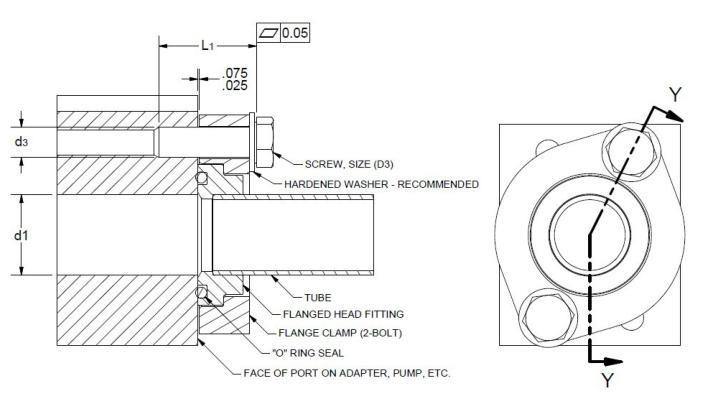

조립 도면 – 플랜지 클램프, 플랜지 헤드, 나사, 와셔 및 포트

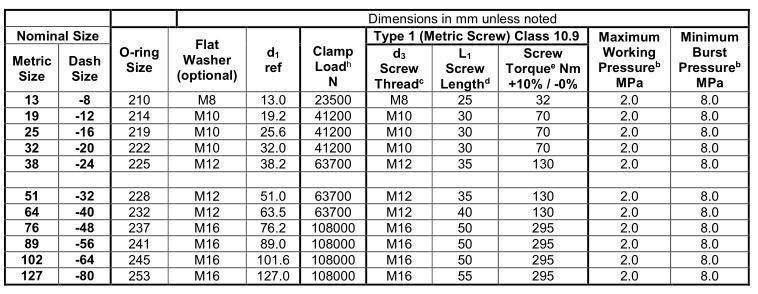

Code 61 플랜지 클램프 어셈블리의 치수, 토크 및 압력

미터법 나사 등급 10.9의 유형 1.

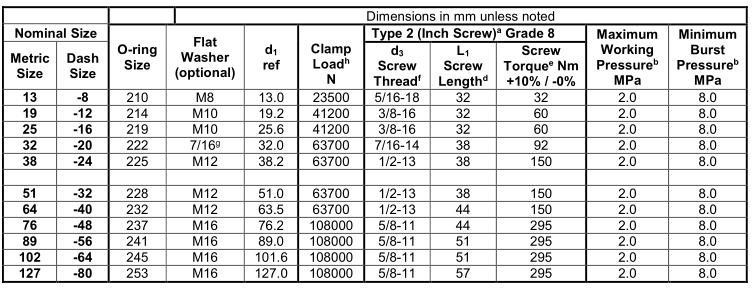

인치 스크류 그리지가있는 유형 2 8.

크로스 테이블 플랜지 대시 크기-일반 플랜지 크기-DN 크기

SAE J518 코드 61/62 플랜지 대시 크기 공칭 플랜지 크기 공칭 크기 DN mm
