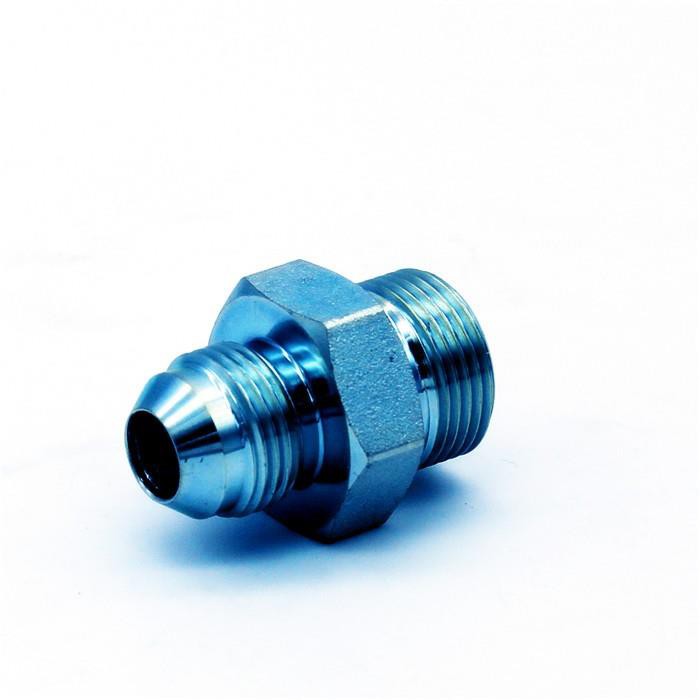

피팅 어댑터는 일반적으로 유압 튜빙 및 호스 어셈블리 시스템의 SAE 표준을 연결하는 데 사용됩니다. AN (Air Force - Navy Aeronautical Standard) 및 AND (Air Force - Navy Aeronautical Design Standard)는 항공 응용 분야에서 미국 군대가 사용하는 표준입니다. 피팅은 위의 표준을 충족하도록 제조됩니다. 이 피팅에는 37 ° 플레어, 플레어리스, 호스 연결부, "밴조 (Banjo)"피팅, 특수 플랜지 피팅, 파이프 피팅 및 기타 연결 유형이 포함됩니다.
피팅 어댑터 유형은 일반적으로 많은 항공기 / 우주 항공 애플리케이션에서 사용되며, 최적화 된 중량 - 강도 매개 변수를 위해 알루미늄 및 티타늄으로 이동합니다.
새로운 피팅 어댑터 표준은 조달 사양 AS4841B 피팅, 37 ° 내부 플레어, 유체 연결 : 37 ° 플레어 식 튜브 피팅 또는 기계식 내부 콘 피팅 연결 피팅에 대한 요구 사항을 설정합니다. 모든 종류의 항공 우주 유체 시스템에서 외부 원뿔, 구형 노우즈 및 씰 링 피팅을 제공합니다.
AN 플레어 피팅의 이전 버전은 MIL-F-5509 사양 및 AS4841 through AS4843 및 AS4975를 준수합니다. 오늘날 피팅은 널리 보급되어 있습니다. 그러나 미군은 진정한 AN / AND 표준을 상당 부분 취소하고 SAE가 개발 한 AS (항공 우주 표준) 표준으로 대체하고 있습니다. SAE / ISO 37 ° 플레어 : 일부 피팅은 MS51500에서 MS51534까지와 같이 MIL-F-18866을 준수합니다.
크기 | -2 | -삼 | -4 | -5 | -6 | -8 | -10 개 | -12 | -16 | -20 | -24 | -28 | -32 |
튜브 외경 | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1" | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
공칭 호스 ID | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1" | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
실제 호스 ID | 1/16 " | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 7/16 " | 1/2 " | 5/8 " | 7/8 " | 1 1/8 " | 1 3/8 " | 1 5/8 " | 1 3/4 " |
실 | 5 / 16-24 | 3 / 8-24 | 7/16-20 | 1 / 2-20 | 9 / 16-18 | 3 / 4-16 | 7 / 8-14 | 1-1 / 16-12 | 1-5 / 16-12 | 1-5 / 8-12 | 1-7 / 8-12 | 2-1 / 4-12 | 2-1 / 2-12 |
