BSPP 나사산 60도 콘 피팅의 종류 : O 링, 수 또는 스위블 암 커넥터 유무.
BSPP 피팅 카탈로그의 표준은 ISO 8434-6 및 BS 5200을 기반으로합니다.
60도 콘 연결의 나사산은 ISO 228-1을 준수하는 BSPP입니다.
유압 유체 동력 및 일반적인 사용을위한 금속 튜브 연결.
Jiayuan은 또한 스테인레스 스틸 BSP 피팅, 황동 BSP 파이프 피팅, BSP 호스 피팅 등을 제공 할 수 있습니다.

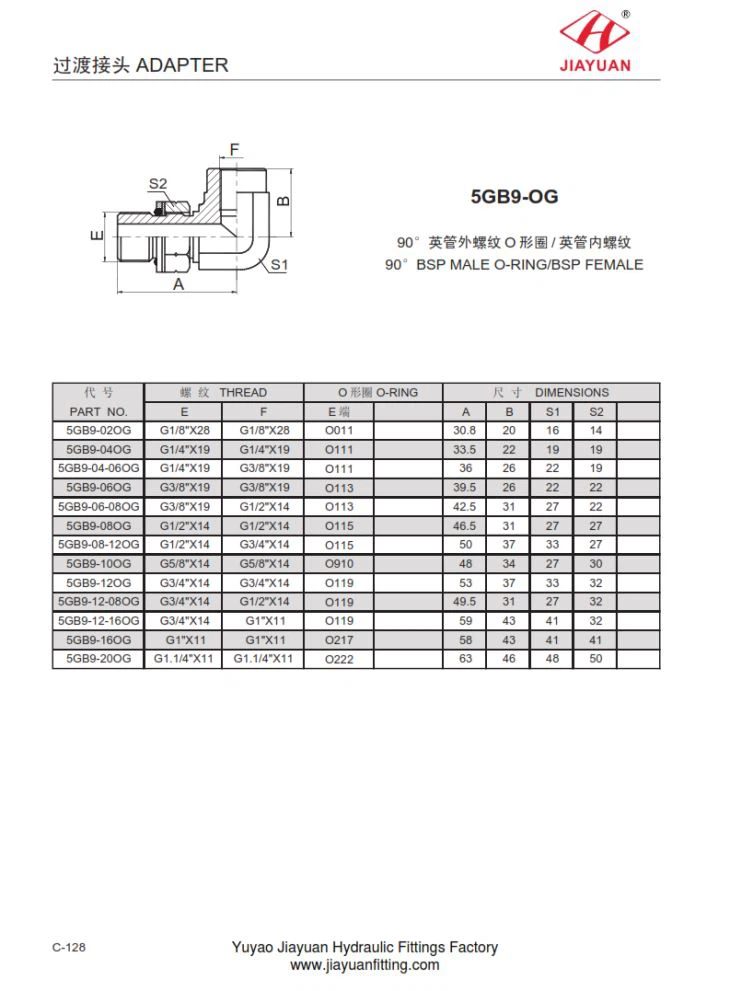

5GB9-OG 90 ° BSP MALE O-RING / BSP 여성 ISO 1179 피팅 커넥터 치수는 다음과 같습니다.
부품 아니. | 실 | O-RING | 치수 | ||||
이자형 | 에프 | 이자형 | 에이 | 비 | S1 | S2 | |
5GB9-02OG | G1 / 8 "X28 | G1 / 8 "X28 | O011 | 30.8 | 20 | 16 | 14 |
5GB9-04OG | G1 / 4 "X19 | G1 / 4 "X19 | O111 | 33.5 | 22 | 19 | 19 |
5GB9-04-06OG | G1 / 4 "X19 | G3 / 8 "X19 | O111 | 36 | 26 | 22 | 19 |
5GB9-06OG | G3 / 8 "X19 | G3 / 8 "X19 | O113 | 39.5 | 26 | 22 | 22 |
5GB9-06-08OG | G3 / 8 "X19 | G1 / 2 "X14 | O113 | 42.5 | 31 | 27 | 22 |
5GB9-08OG | G1 / 2 "X14 | G1 / 2 "X14 | O115 | 46.5 | 31 | 27 | 27 |
5GB9-08-12OG | G1 / 2 "X14 | G3 / 4 "X14 | O115 | 50 | 37 | 33 | 27 |
5GB9-10OG | G5 / 8 "X14 | G5 / 8 "X14 | O910 | 48 | 34 | 27 | 30 |
5GB9-12OG | G3 / 4 "X14 | G3 / 4 "X14 | O119 | 53 | 37 | 33 | 32 |
5GB9-12-08OG | G3 / 4 "X14 | G1 / 2 "X14 | O119 | 49.5 | 31 | 27 | 32 |
5GB9-12-16OG | G3 / 4 "X14 | G1 "X11 | O119 | 59 | 43 | 41 | 32 |
5GB9-16OG | G1 "X11 | G1 "X11 | O217 | 58 | 43 | 41 | 41 |
5GB9-20OG | G1.1 / 4 "X11 | G1.1 / 4 "X11 | O222 | 63 | 46 | 48 | 50 |
