45도 엘보우 유니온 BSPP 남성 60도 콘 시트 씰
모든 BSP 60 콘 피팅은 ISO 8434-6 표준과 동일한 BS5200으로 설명됩니다.
BSPP 스레드는 ISO 228 및 AS 1722.2 표준을 따릅니다.

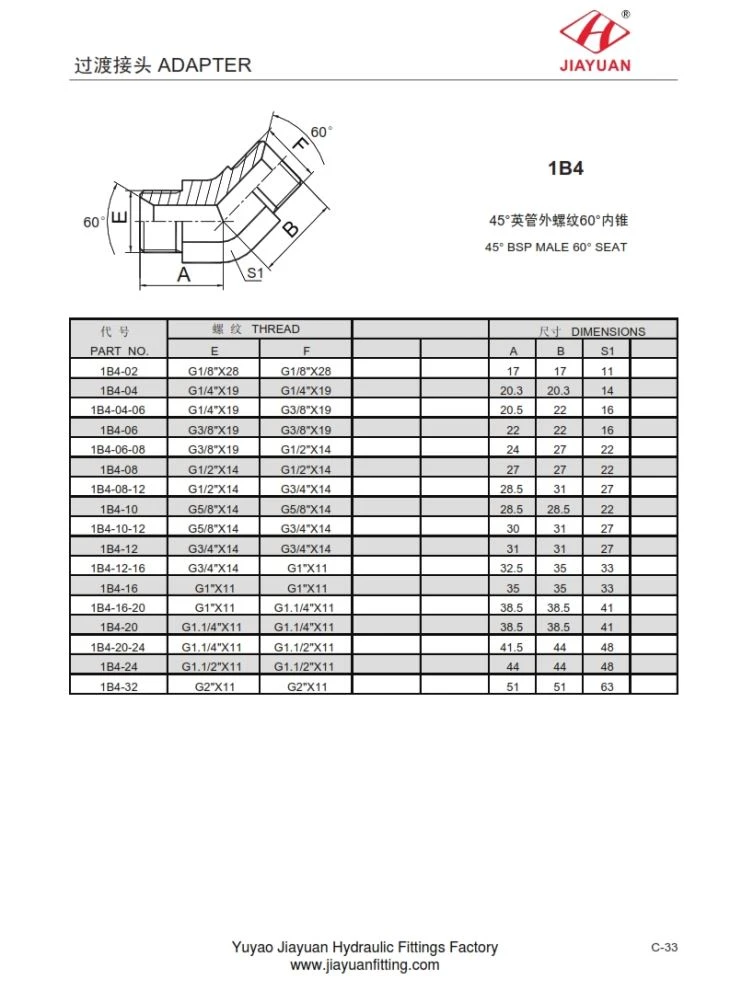

1B4 45 ° BSP MALE 60 ° 좌석 치수 차트는 다음과 같습니다.
평가T아니. | THREAD | 치수S | ||||
E | F | A | B | S1 | ||
1B4-02 | G1 / 8" X28 | G1 / 8" X28 | 17 | 17 | 11 | |
1B4-04 | G1 / 4" X19 | G1 / 4" X19 | 20.3 | 20.3 | 14 | |
1B4-04-06 | G1 / 4" X19 | G3 / 8" X19 | 20.5 | 22 | 16 | |
1B4-06 | G3 / 8" X19 | G3 / 8" X19 | 22 | 22 | 16 | |
1B4-06-08 | G3 / 8" X19 | G1 / 2" X14 | 24 | 27 | 22 | |
1B4-08 | G1 / 2" X14 | G1 / 2" X14 | 27 | 27 | 22 | |
1B4-08-12 | G1 / 2" X14 | G3 / 4" X14 | 28.5 | 31 | 27 | |
1B4-10 | G5 / 8" X14 | G5 / 8" X14 | 28.5 | 28.5 | 22 | |
1B4-10-12 | G5 / 8" X14 | G3 / 4" X14 | 30 | 31 | 27 | |
1B4-12 | G3 / 4" X14 | G3 / 4" X14 | 31 | 31 | 27 | |
1B4-12-16 | G3 / 4" X14 | G1" X11 | 32.5 | 35 | 33 | |
1B4-16 | G1" X11 | G1" X11 | 35 | 35 | 33 | |
1B4-16-20 | G1" X11 | G1.1 / 4" X11 | 38.5 | 38.5 | 41 | |
1B4-20 | G1.1 / 4" X11 | G1.1 / 4" X11 | 38.5 | 38.5 | 41 | |
1B4-20-24 | G1.1 / 4" X11 | G1.1 / 2" X11 | 41.5 | 44 | 48 | |
1B4-24 | G1.1 / 2" X11 | G1.1 / 2" X11 | 44 | 44 | 48 | |
1B4-32 | G2" X11 | G2" X11 | 51 | 51 | 63 | |
