정의 : 조정 가능한 끝 부분은 수나사 스터드로, 잠금 너트, 백업 와셔, O- 링 및 고정 링으로 구성됩니다. JIC 피팅은 스틸 파이프, 어댑터 또는 호스 어셈블리를 연결하기위한 37 ° 시트 금속 또는 금속 + O- 링 씰링의 표준 엔드이며 조정 가능한 스터드 피팅은 엘보, 티 및 크로스 피팅에서 일반적으로 발견되어 피팅의 올바른 방향을 결정합니다. 튜브 끝에서 모든 스타일의 포트에 이르는 일반 커넥터입니다.
조정 가능한 스터드 엔드 방법 : 잠금 너트, 백 워셔, O 링 또는 O 링 + 고정 링으로 밀폐 조립됩니다. 씰링 포트에는 다음과 같은 네 가지 표준이 있습니다.
미터 나사 + O 링 + 고정 O 링 ISO 9974 포트
메트릭 스레드 + O 링 ISO 6149 포트
UN / UNF 스레드 + O 링 ISO 11926 SAE J1926 ORB 포트
BSPP 나사 + O 링 + 고정 링 ISO 1179 / DIN 3852 포트
BSPP 스레드 + O 링 BS 5380 포트
버스트 및주기 내성 (임펄스) 시험은 ISO 19879에 따라 수행되어야한다.
조정 가능한 UNF 나사 + O- 링 규격 ISO 11926-2 / -3 표준에 문의하십시오.

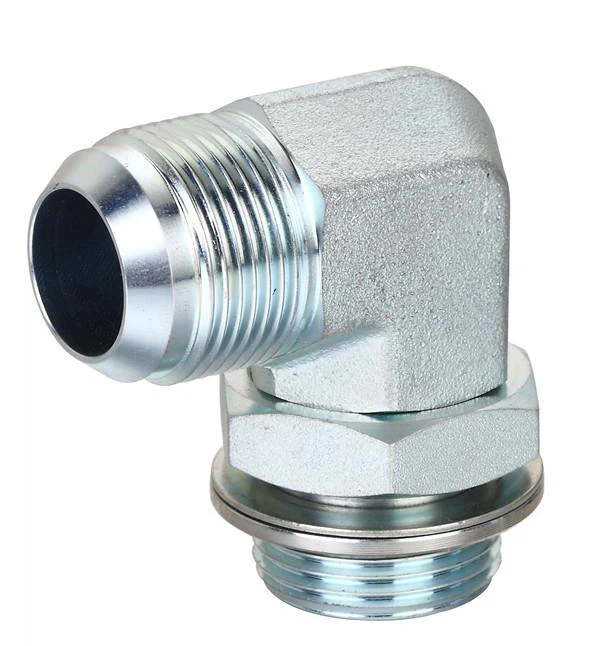

1. JIC 피팅 조정 가능한 스터드 엘보 1JG9-OG
37 ° 플레어 엔드. / BSPP O- 링 + 고정 링
2. JIC 피팅 조정 가능한 스터드 45 ° 팔꿈치 1JG4-OG
37 ° 플레어 엔드. / BSPP O- 링 + 고정 링
3. JIC 피팅 조정 가능한 스터드 엘보 1JH9-OG
37 ° 플레어 엔드 ./ 미터법 O 링 + 고정 링 ISO 9974 또는 미터 규격 O 링 ISO 6149
4. JIC 피팅 조절 가능 스터드 45 ° 엘보 1JH4-OG
37 ° 플레어 엔드. / 미터법 O- 링 + 고정 링 ISO 9974 또는 미터 식 O- 링 ISO 6149-3
5. JIC 피팅 조정 가능한 스터드 팔꿈치 1JO9-OG
37 ° 플레어 형 엔드 / SAE O- 링 보스 ISO 11926-3
6. JIC 피팅 조정 가능한 스터드 45 ° 팔꿈치 1JO4-OG
37 ° 플레어 형 엔드 / SAE O- 링 보스 ISO 11926-3
