유압 플랜지 피팅 치수는 SAE J518 및 ISO 6162 4볼트 플랜지 연결을 준수하며, 피팅 엔드는 압착 페룰 호스 엔드, ISO 8434 시리즈 튜브 커넥터, 소켓 용접 및 엉덩이 용접, 메트릭, BSPP, UNF, NPT, BSPT 포트 연결과 같은 여성 포트로 설계되었습니다.
유압 플랜지 피팅 유형은 다음과 같습니다.
유압 플랜지 블록 피팅은 또한 새 4 볼트 블록 플랜지 피팅이라고도하며, 새 플랜지 o 링 홈 치수, 새 플랜지 플랫 페이스 포트 치수, 플랜지 블록 피팅 엔드는 SAE ORB 포트, NPT 포트, BSPP 포트, 소켓 용접 및 엉덩이 용접 유형으로 설계되었습니다.

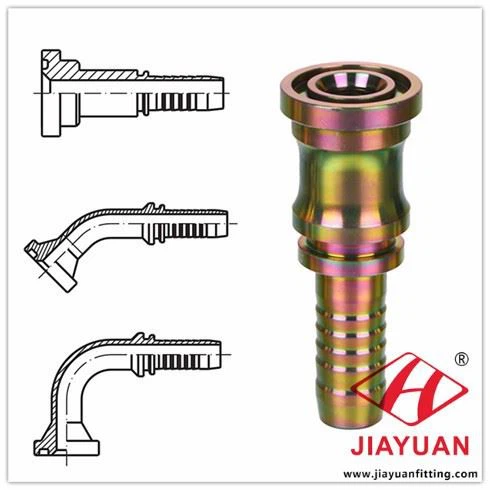

유압 플랜지 호스 피팅은 sae 플랜지 헤드 호스 피팅이라고도 하며, 분할 플랜지 반으로 조립합니다. SAE 플랜지 헤드는 3000 psi 및 6000 psi 작동 압력을 포함한 o 링 홈 치수로 설계되었으며 호스 엔드는 인터록 9000 psi, 스프리럴 호스 6000psi, 와이어 호스 3000 psi로 설계되었습니다. 유압 호스의 다양한 건설을위한 2 피스 새 호스 플랜지와 원피스 호스 플랜지 피팅 슈트가 있습니다.
유압 플랜지 튜브 피팅은 새 플랜지 어댑터라고도 하며 새 플랜지 클램프로 조립합니다. SAE 플랜지 헤드는 o-링 홈 치수로 설계되었습니다. 플랜지 튜브 피팅 끝은 직선 스레드 포트 SAE ORB, 메트릭, BSPP 및 UNF에서 사용할 수 있습니다. 테이퍼 스레드 포트 NPT, BSPT. 모양은 직선, 팔꿈치, 크로스, 티 등을 가지고 있습니다. 유압 튜브, 유압 배관, 유압 호스 조립을 연결합니다. 작동 압력 유형에는 코드 62 플랜지 어댑터와 코드 61 플랜지 어댑터가 있습니다.
유압 플랜지 용접 피팅은 새 용접 플랜지 피팅, 용접 튜브 연결이라고도 합니다. SAE 플랜지 헤드는 ISO 6162 표준 설계에서, 용접 피팅 끝은 소켓 용접에 사용 가능한, 엉덩이 용접 connections.it 4 볼트 체결에 의해 SAE 플랜지 클램프와 조립된다.
유압 식제 플랜지 피팅 및 어댑터의 재료 유형 :
스테인레스 스틸 유압 호스 플랜지 피팅
카본 스틸 유압 새 플랜지 어댑터
유압 플랜지 피팅 표준
SAE J518 및 ISO 6162-1 및 -2에 부합하는 4볼트 플랜지 연결은 특히 더 큰 크기, 더 높은 압력 및 좁은 구역에서 조립에 적합한 누출 없는 연결이 입증되었습니다. SAE 스트레이트 스레드 O-링 및 ISO 6149와 같은 스레드 포트 연결은 조립이 합리적으로 쉽고 6000 psi 및 최대 크기까지 더 높은 압력 기능을 제공합니다.
12 (M27). 이 크기를 넘어 압력 등급이 감소하기 시작하고 조립 토크가 급격히 증가합니다. 4볼트 플랜지 포트 연결은 더 큰 크기를 연결하고 합리적인 조립 토크에서 고압 기능을 달성할 수 있는 기능을 제공합니다.
유압 플랜지 피팅의 동영상 유형 소개:
필요한 것을 찾지 못하면 이메일을 보내 jyray@72338.com
유압 플랜지 피팅 연결 작업
4볼트 플랜지 연결(SAE J518)은 누출 방지 연결이 입증되어 있으며, 특히 더 큰 크기에 적합합니다. 그 결과, 그것은 전 세계적으로 수용을 달성했다.
연결 성공은 단순합니다. 도에 도시된 바와 같이 전력을 유지하기 위한 씰 및 클램프샌드 볼트용 높은 듀로계 O-링을 이용한 정적 페이스 씰입니다. L3. 대안적으로, 접합 씰 플레이트는 도에 도시된 바와 같이 기계적으로 형성된 플랜지 튜브의 포트 면과 평평한 면 사이에 있다. L4는 동일한 결과를 달성합니다.
(O-링) 씰은 플랜지 헤드의 홈 바닥과 포트 또는 플랜지 패드의 평평한 표면 사이에 압축되어 신뢰할 수있는 부드러운 씰을 제공합니다. 대체 씰 플레이트는 내부 가장자리에 높은 듀로미터 접합 고무 씰이 있어 두 개의 평평한 표면 사이를 압축하여 동일한 신뢰성을 갖춘 부드러운 씰을 제공합니다. 포트 페이스가 있는 플랜지의 바깥면에 금속 대 금속 접촉으로 씰이 압력을 받고 압출되는 것을 방지합니다. 이 금속 대 금속 접점은 클램프를 통해 볼트를 조이면 제공되는 클램핑 력에 의해 유지됩니다.
이 간단한 디자인은 더 큰 크기로 NPTF, SAE, BSPP, ISO 6149 등과 같은 스레드 포트 연결에 비해 몇 가지 이점을 제공합니다.
• 최대 5인치 O.D 튜브를 연결할 수 있는 기능(코드 61만)
• 동일한 크기의 스레드 포트에 필요한 볼트에 비해 네 개의 볼트에서 필요한 훨씬 낮은 체결 토크
• 덜 조임 토크는 작은 렌치와 렌치 스윙 클리어런스를 의미 - 좁은 분기에 조립의 용이성을 제공
• 2"크기까지 최대 6000 psi 기능 (코드 62만)
• 튜브 / 파이프 / 호스 어셈블리와 포트 사이의 단일 씰 포인트
• 분할 클램프를 사용하여 분해의 용이성
연결은 동일한 스레드 포트보다 구성 요소에 더 큰 영역(foot print)이 필요한 하나의 단점을 가지고 있습니다.
