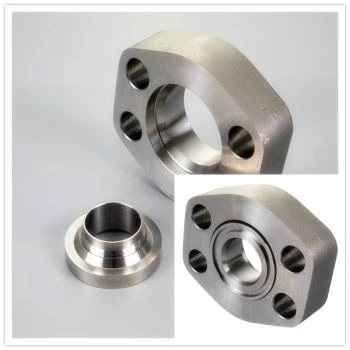

플레어 플랜지 인서트 콘 피팅
플레어 플랜지 인서트 콘 피팅은 플레어 플랜지 클램프와 결합되며 다음과 같은 많은 유형의 연결이 있습니다.
튜브에서 플랜지 O- 링 홈 연결로 콘 삽입
튜브에서 튜브 연결로 콘 삽입
O- 링 홈 연결없이 튜브에서 플랜지까지 콘 플랫 삽입
플레어 플랜지 커플 링의 재질 :
탄소강 C45; 스테인리스 스틸 304, 316 또는 316L.
모든 탄소강 플레어 플랜지 연결 시스템은 ASTM B117 (ISO 9227)에 따라 72 시간 염수 분무 테스트를 통과 한 적합한 재료로 도금 또는 코팅되어야합니다.
플랜지 헤드는 SAE J518 및 ISO 6162 표준과 다르며, 플레어 플랜지 진정을 통해 이음매없는 튜브 또는 파이프를 물기 위해 블롯을 조여서 플레어 37도 튜브 용 플랜지 헤드에 37도 콘이 있습니다.
부품 번호 | 크기 | D1 | D2 | D3 | L1 | L2 | 무게 | |
인치 | 튜브 | |||||||
FCIN-16-2 | 1 | 38X2.5 | 25 | 32.8 | 45 | 22 | 7 | 0.11 |
FCIN-16-3 | 1 | 38X3.0 | 25 | 31.8 | 45 | 22 | 7 | 0.1 |
FCIN-16-4 | 1 | 38X4.0 | 25 | 29.8 | 45 | 22 | 7 | 0,10 |
FCIN-16-5 | 1 | 38X5.0 | 25 | 27.8 | 45 | 21 | 7 | 0.09 |
FCIN-20-3 | 1 1/4 | 38X3.0 | 29.5 | 31.8 | 50 | 22 | 7.5 | 0.1 |
FCIN-20-4 | 1 1/4 | 38X4.0 | 27 | 29.8 | 50 | 22 | 7.5 | 0.11 |
FCIN-20-5 | 1 1/4 | 38X5.0 | 25.5 | 27.8 | 50 | 21 | 7 | 0.1 |
FCIN-24-3 | 1 1/2 | 42X3.0 | 33.5 | 35.8 | 60 | 25.5 | 10.0. | 0.19 |
FCIN-24-4 | 1 1/2 | 42X4.0 | 31.5 | 33.8 | 60 | 25.5 | 10 | 0.19 |
FCIN-32-3 | 2 | 50X3.0 | 41.5 | 43.8 | 70 | 24 | 10 | 0.22 |
FCIN-32-5 | 2 | 50X5.0 | 37.5 | 39.8. | 70 | 26.5 | 10 | 0.24 |
FCIN-40-3 | 2 1/2 | 60X3.0 | 50 | 53.8 | 84 | 27 | 10.5 | 3.50. |
FCIN-40-5 | 2 1/2 | 60X5.0 | 46 | 49.8. | 84 | 27 | 10.5 | 0.36 |
FCIN-40-6 | 2 1/2 | 60X6.0 | 45.5 | 47.8 | 84 | 27 | 10.5 | 0.34 |
다음과 같이 더 많은 유형의 플레어 플랜지 인서트 콘 드로잉
