제품 유형 : 5FSW-S / IN 유압 SAE 플랜지 6000PIS 인치 튜브
산업 표준 : SAE J518, ISO 6162
E to F 스타일 연결 : SAE 플랜지 6000PIS / INCH 소켓 - 용접 튜브
모양 : 직선형
사용 압력 등급 : SAE 코드 61은 2.5 ~ 31.5 Mpa입니다. SAE 코드 62는 40Mpa입니다.
이음쇠 물자 : 고급 장교; 탄소강; 스테인리스 강
응용 : 농업 장비, 자동차 공정, 화학 물질 이송, 건설 장비, 연료 이송, 유압, 제조 장비, 선박, 자재 취급, 모바일 장비, 유전, 포장, 운송

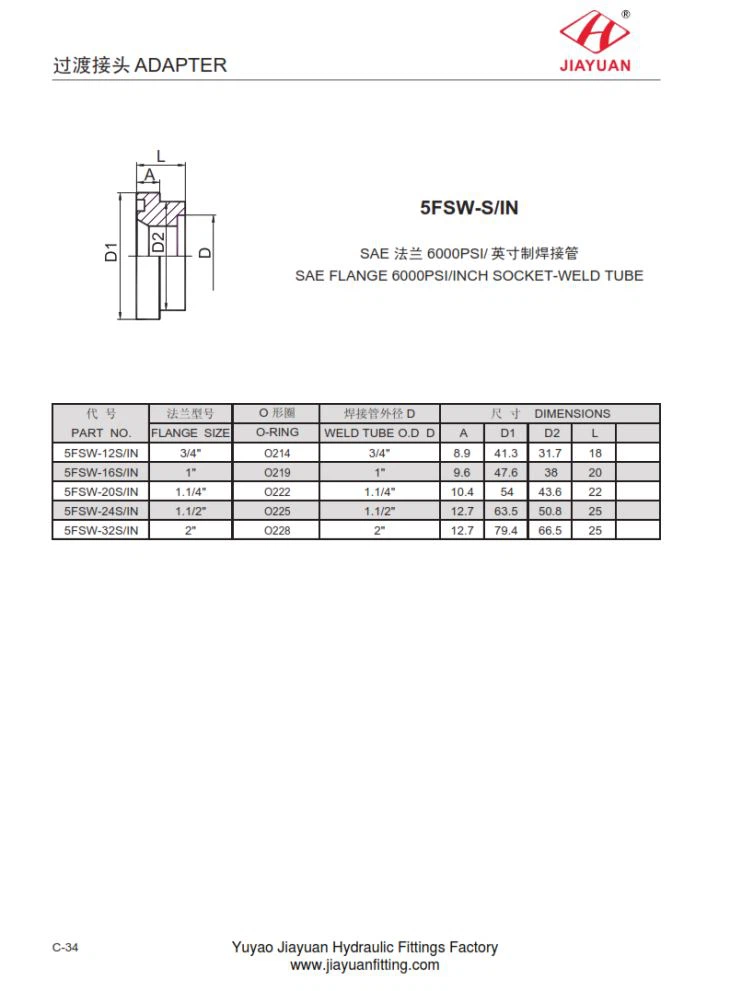

5FSW-S / IN SAE 플랜지 6000 PSI 어댑터 피팅 치수 크기 표는 다음과 같습니다.
PART NO. | 영형 | 디 | 치수 | |||||
플랜지 크기 | 오링 | 용접 튜브 외경 D | 에이 | D1 | D2 | 엘 | ||
5FSW-12S / IN | 3/4 " | O214 | 3/4 " | 8.9 | 41.3 | 31.7 | 18 | |
5FSW-16S / IN | 1" | O219 | 1" | 9.6 | 47.6 | 38 | 20 | |
5FSW-20S / IN | 1.1 / 4 " | O222 | 1.1 / 4 " | 10.4 | 54 | 43.6 | 22 개월 | |
5FSW-24S / IN | 1.1 / 2 " | O225 | 1.1 / 2 " | 12.7 | 63.5 | 50.8 | 25 | |
5FSW-32S / IN | 2 " | O228 | 2 " | 12.7 | 79.4 | 66.5 | 25 |
