팔꿈치 유니온 튜브 피팅 DIN 2353
제품 유형: 메트릭 바이트 유형 튜브 피팅- 튜브 커넥터튜브
산업 표준: DIN 2353, ISO 8434-1
F 스타일에 연결 E: 24°콘 끝
모양: 팔꿈치
피팅 재료: 탄소 강철
우승자 부품 번호 1C9 1D9-RN

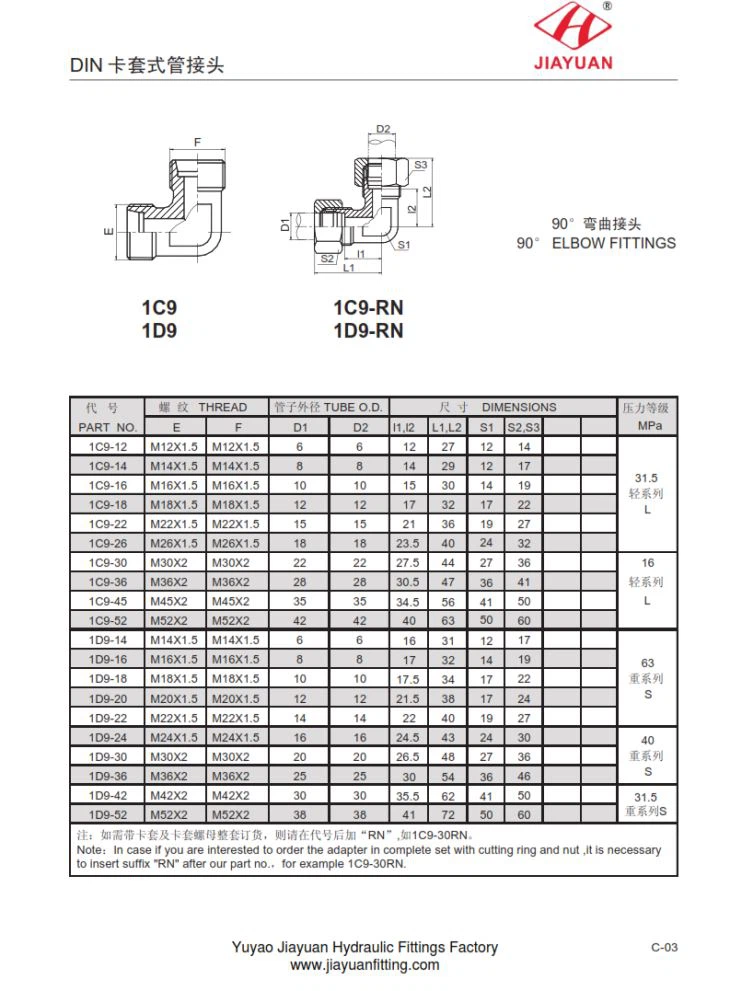

1C9 1D9-RN 팔꿈치 피팅 DIN 2353 차원 크기 테이블 차트
부품 번호 스레드 튜브 O.D.
E F D1 D2
1C9-12 M12X1.5 M12X1.5 6
1C9-14 M14X1.5 M14X1.5 8 8
1C9-16 M16X1.5 M16X1.5 10 10
1C9-18 M18X1.5 M18X1.5 12 12
1C9-22 M22X1.5 M22X1.5 15
1C9-26 M26X1.5 M26X1.5 18 18
1C9-30 M30X2 M30X2 22 22
1C9-36 M36X2 M36X2 28 28
1C9-45 M45X2 M45X2 35 35
1C9-52 M52X2 M52X2 42 42
1D9-14 M14X1.5 M14X1.5 6 6
1D9-16 M16X1.5 M16X1.5 8 8
1D9-18 M18X1.5 M18X1.5 10 10
1D9-20 M20X1.5 M20X1.5 12 12
1D9-22 M22X1.5 M22X1.5 14 14
1D9-24 M24X1.5 M24X1.5 16
1D9-30 M30X2 M30X2 20 20 20
1D9-36 M36X2 M36X2 25 25
1D9-42 M42X2 M42X2 30 30
1D9-52 M52X2 M52X2 38 38
